Volvo XC70 Langfassung, MY 2015

Neu im Modelljahr 2015

In der neuen „Black Edition“ verbindet der Volvo XC70 dynamisches Design mit einer exklusiven Ausstattung. Details in hochglänzendem Schwarz wie Außenspiegelkappen, die Rahmen der Seitenfenster, die Heckklappenleiste sowie die Dachreling gehören ebenso zur Ausrüstung wie speziell gestaltete Diamantschnitt-Räder in 18-Zoll. Außerdem ist das Editionsmodell zum ersten Mal mit einem Dynamik-Fahrwerk erhältlich. Im Interieur verfügt der Volvo XC70 Black Edition über Sportpedale sowie Leder-Komfortsitze mit kontrastierenden cremefarbenen Nähten, die sich auch an den Türverkleidungen, der Mittelarmlehne, den Fußmatten und am Sportlenkrad wiederfinden. Das auf der Ausstattungslinie Momentum basierende Editionsmodell fährt außerdem serienmäßig mit dem Infotainment-System Sensus Connect, dem Audiopaket High Performance Sound und dem Sensus 3D-Navigationssystem vor.

Eine neue Ära in der Volvo Geschichte hat der schwedische Premium-Hersteller mit den selbst entwickelten Drive-E Motoren eingeläutet. Die Benzin-Direkteinspritzer und Turbodieselaggregate zeichnen sich im Vergleich zu den bisher eingesetzten Motoren durch einen erheblich geringeren Kraftstoffverbrauch von bis zu 30 Prozent aus und liefern zugleich eindrucksvolle Leistungswerte.

Die Motorenpalette des Volvo XC70 umfasst zunächst zwei Triebwerke der Drive-E Familie: den T5 Benziner mit 180 kW (245 PS) sowie den D4 Turbodiesel mit 133 kW (181 PS). Die selbst entwickelten Motoren verfügen über jeweils vier Zylinder sowie 2,0 Liter Hubraum, sind konsequent gewichts- und reibungsoptimiert und erfüllen die Abgasnorm Euro 6. Die Drive-E Triebwerke sind mit einem Start-Stopp-System sowie je nach Motorisierung serienmäßig (T5) oder optional (D4) mit einer neuen Geartronic Achtgang-Automatik ausgerüstet. In allen Ausstattungsvarianten gehört zum Modelljahr 2015 außerdem ein Reifendruck-Kontrollsystem zum Serienumfang.

Mit dem Infotainment-System Sensus Connect hebt Volvo die Bedienung und Konnektivität sowie die Informations- und Unterhaltungsangebote im Volvo XC70 auf ein neues Niveau. Damit können Kunden zahlreiche Vorzüge über das Bordsystem nutzen, die sie bislang von ihrem heimischen Computer oder ihrem Smartphone kannten. So lassen sich beispielsweise über den integrierten Webbrowser alle beliebigen Internetseiten aufrufen und auf dem 7-Zoll-Farbbildschirm darstellen; zudem erhalten die Insassen Zugang zu mehr als 80.000 Internet-Radiosendern. Dazu gibt es weitere Internet-Musik-Services wie Stitcher oder auch Hörbuch-Angebote.

Sensus Connect verfügt über eine Reihe von Apps, die den Komfort an Bord des Volvo XC70 erheblich steigern. So bietet der schwedische Premium-Hersteller mit der „Park & Pay“ App von Parkopedia die erste integrierte Lösung an, mit der der Volvo Fahrer über das Infotainment-System des Fahrzeugs einen freien Parkplatz finden und bargeldlos bezahlen kann. Integriert ist auch der Kartendienst HERE von Nokia, der Funktionen wie eine Tankstellensuche und Wetterinformationen umfasst. Über die App Wikipedia können Volvo Fahrer von unterwegs auf die Online-Enzyklopädie zugreifen und sich beispielsweise Wissenswertes zu nahegelegenen Sehenswürdigkeiten anzeigen lassen. Mit der Standortübermittlung Glympse kann der Nutzer seinen aktuellen Standort und beispielsweise seine voraussichtliche Ankunftszeit am Zielort mit Freunden oder der Familie teilen.

Besonderen Komfort bietet die Connected Service Booking App: Dabei setzt sich das Fahrzeug auf Wunsch bei einer anstehenden Wartung oder Inspektion selbstständig mit dem Volvo Partner in Verbindung, um einen Servicetermin zu vereinbaren. Auch wenn ein Fehler entdeckt wird, informiert das System den Fahrer und erkundigt sich, ob ein Servicetermin gebucht werden soll. Zudem erinnert das System den Fahrer an einen vereinbarten Termin und navigiert ihn auf Wunsch zum Volvo Partner.

Das Sensus 3D-Navigationssystem kennt bereits vor Fahrantritt das Ziel und hat die besten Routen dorthin ermittelt. Über die Send-to-Car App können Nutzer zuhause am Computer oder auf dem Smartphone das Ziel ihrer Reise eingeben und die Daten der geplanten Fahrt vor dem Reiseantritt an das Fahrzeug senden. Local Search wiederum findet spezielle Orte in der näheren Umgebung – egal, ob Tankstelle, Restaurants, Sehenswürdigkeiten oder eine Apotheke. Neben Adresse, Telefonnummer und aktuellen Öffnungszeiten gibt es auch Bewertungen anderer Nutzer. Das Sensus 3D-Navigationssystem lässt sich über die Bedientasten am Lenkrad oder an der Mittelkonsole steuern. Alternativ steht mit der optimierten Sprachsteuerung eine besonders komfortable und sichere Bedienmöglichkeit zur Verfügung.

Design

Robustes Erscheinungsbild mit kraftvollen Elementen

• Klare Linienführung, intelligente Funktionalität

• Prägnante Frontpartie, ausdrucksstarkes Heck

• Innenraum mit erstklassigem Komfort

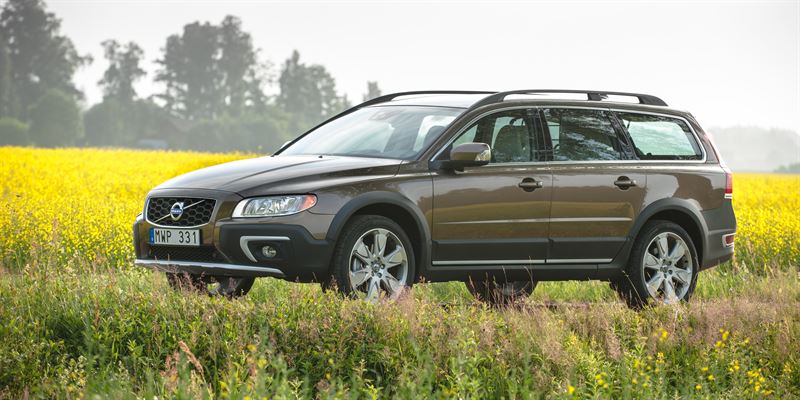

Der Volvo XC70 präsentiert sich als überaus komfortabler Premium-Kombi mit hoher Funktionalität und großzügigen Platzverhältnissen. Dank der erhöhten Bodenfreiheit und des Allradantriebs bei den AWD-Modellen bewegt sich der Volvo XC70 abseits befestigter Straßen ebenso souverän wie auf Asphalt. Die Karosserie-Applikationen und der Unterfahrschutz setzen klare optische Akzente und fügen sich dennoch harmonisch in das elegante skandinavische Design ein. Im Innenraum sorgen erstklassige Sitze und ergonomisch gestaltete Bedienelemente für exklusiven Komfort.

Exterieur: Sportliches Design ohne Zugeständnisse an die Funktionalität

Das Außendesign des Volvo XC70 wird durch klar gezeichnete Flächen und eine elegante Linienführung bestimmt. Das Heck bildet hierzu einen markanten optischen Kontrapunkt. Die attraktiven Konturen verleihen dem Volvo XC70 ein robustes, aber zugleich auch edles, luxuriöses Exterieur.

Charakteristische Frontpartie

Das unverwechselbare Erscheinungsbild des Volvo XC70 wird durch die kräftige Frontpartie mit ihrer markanten, sogenannten Softnose dominiert. Der Kühlergrill in Wabenoptik mit dem großen Volvo Logo verleiht der Front in Verbindung mit dem silbernen Unterfahrschutz einen ebenso robusten wie eleganten Charakter. Das unterstreichen ebenfalls die LED-Tagfahrleuchten, die von einem matten Chromwinkel zusätzlich betont werden.

Hochgewachsen, muskulös und geräumig

An den Seiten setzen die robusten, unlackierten Karosserie-Applikationen und die Chromleisten an den unteren Rändern der Türen reizvolle kontrastierende Akzente. Darüber hinaus wird die Seitenansicht von einer eleganten, klaren Linienführung dominiert. Die serienmäßige Dachreling, die der A-Säule zu entspringen scheint, fügt sich harmonisch in das Gesamtbild ein. Die bei der Black Edition schwarz und ab der Ausstattungslinie Kinetic in Chrom eingefassten Seitenfenster, die sanft nach hinten ansteigende Seitenlinie, die markanten für Volvo typischen Schulterpartien und die deutlichen Konturen schaffen ein harmonisches Gleichgewicht zwischen der sportlichen Front und dem geräumigen Heck, mit dem sich der Volvo XC70 als äußerst variabler und vielseitiger Kombi zu erkennen gibt. Chromapplikationen und die charakteristischen Rückleuchten werten die Heckansicht auf.

Ein weiteres unverwechselbares Designmerkmal sind die ausgeprägten Radhäuser, mit denen der Volvo XC70 seit jeher seiner Leistungsstärke Ausdruck verleiht. Zudem steht eine Vielzahl unterschiedlicher Rad- und Reifenkombinationen zur Verfügung, bis hin zu optional erhältlichen 18-Zoll-Leichtmetallfelgen im Sechs-Speichen-Design.

Intelligente Gestaltung der Heckklappe

Das Heck des Volvo XC70 vermittelt dem Fahrzeug ein skulpturhaftes Äußeres. Neben der skandinavisch klar gezeichneten Form ist auch die großzügige Glasfläche der Heckklappe ein besonderes Gestaltungsmerkmal des Volvo XC70. Sie reicht weiter nach unten als die Seitenfenster und verschafft dem Fahrer dadurch eine optimale Übersicht nach hinten. Weiterer Vorteil: Mithilfe der großen Heckklappe wird der Zugang zum Gepäckraum erweitert und das Be- und Entladen erleichtert.

Interieur: Exklusivität und Noblesse

Das Interieur-Design des Volvo XC70 wurde durch bekannte Muster der schwedischen Design-Geschichte inspiriert. Erschaffen wurde es unter anderem vom ehemaligen schwedischen Prinzen und später international bekannten Designer Sigvard Bernadotte. Das Thema der Verwicklung wird zum Beispiel in den Nähten des Sitzleders oder in den über Kreuz gebürsteten Aluminium-Einlagen aufgegriffen. Durch die ineinandergreifenden Linien im Interieur, die sich an mehreren Stellen wiederholen, wird der besondere Charakter des Fahrzeugs zusätzlich hervorgehoben.

Der Volvo XC70 verfügt über eine hochmoderne Fahrzeug-Architektur. Dadurch konnte der Komfort noch weiter erhöht und gleichzeitig Gestaltungsraum für eine Vielzahl neuer intelligenter Lösungen geschaffen werden. Der große Innenraum und die umfangreichen Funktionen machen den Volvo XC70 zu einem überaus vielseitig einsetzbaren Fahrzeug.

Die Premium-Anmutung im Innenraum wird zum Modelljahr 2015 mit modifizierten Drehknöpfen an der Mittelkonsole, die jetzt über eine geriffelte Oberfläche verfügen, und dem automatisch abblendenden Innenspiegel mit elegantem rahmenlosem Design (ab Momentum) weiter angehoben. Bereits ab der Ausstattungslinie Momentum gehört die digitale Instrumentenanzeige zum Serienumfang. In drei wählbaren Grafikthemen zeigt die hochauflösende Instrumentierung die wichtigsten Informationen für den Fahrer an. Sie ist zum Modelljahr 2015 je nach Ausstattungsvariante mit (für Summum) oder ohne Chromeinfassung erhältlich.

Belüftete Sitze

Die Sitze von Volvo zählen zu den besten auf dem Markt. Sie wurden so gestaltet, dass sie auch auf langen Strecken ein Optimum an Komfort bieten. Optional stehen auch elektrisch einstellbare Sitze zur Wahl, die mit perforierten und belüfteten Lederpolstern ausgestattet werden können. Bei den Sitzen mit Inscription Softleder Polsterungen befinden sich Ventilatoren in der Sitzfläche und Rückenlehne, sodass die Temperatur im Kontaktbereich der Polster schnell abgesenkt werden kann. Dies kommt insbesondere an heißen Tagen sowie bei hoher Luftfeuchtigkeit einem erstklassigen Sitzkomfort zugute. Natürlich können die Sitze bei kühlen Temperaturen auch beheizt werden, wobei drei verschiedene Temperaturstufen zur Auswahl stehen. Die beiden äußeren Rücksitze können ebenfalls mit einer dreistufigen Heizung ausgestattet werden.

Individuelle Komfort-Einstellungen

Der Volvo XC70 verfügt über ein breites Spektrum individueller Komfort-Einstellungen, die im Infotainment-System gespeichert werden und bei Bedarf abrufbar sind. Dazu gehören die Positionen von Fahrersitz und Außenspiegeln, die Einstellungen von Klima-, Audio- und Navigationssystem und – in gewissem Rahmen – die Fahreigenschaften. Eine Option zur Personalisierung bietet in diesem Zusammenhang die geschwindigkeitsabhängige Servolenkung, die in drei Stufen variierbar ist. Außerdem wird optional eine automatische Heckscheiben-Defrostung angeboten, die bei Temperaturen ab neun Grad Celsius selbsttätig aktiv wird.

Intelligente, vielseitige Funktionalität und Laderaumsystem

Das stattliche Ladevolumen beträgt zwischen 575 Liter und bis zu 1.600 Liter bei umgeklappter Rückbank. Die Rücksitzlehne kann im Verhältnis 40:20:40 geteilt werden. Die hinteren Rücksitzlehnen können vollständig umgelegt werden und ergeben dann eine ebene Ladefläche. Durch das Umklappen der Rückenlehne des Beifahrersitzes lässt sich die Ladefläche optional noch weiter ausdehnen.

Im Rahmen des praktischen Laderaumsystems ist der Boden des Gepäckabteils mit Aluminium-Schienen sowie mit einstellbaren Halteösen zur Sicherung des Gepäcks ausgestattet. Werden sie nicht benötigt, können sie flach in die Schienen eingesteckt werden. Die Seitenwände verfügen ebenfalls über integrierte Ösen zur Sicherung des Gepäcks. Sie lassen sich darüber hinaus mit multifunktionalen Halterungen für verschiedene Haken, Haltenetze und Gepäckraumteiler sowie mit anderen Accessoires für den Laderaum ergänzen. Zum Schutz des Laderaumbodens steht eine Vielzahl an Matten zur Auswahl. Dazu zählt auch eine faltbare Version, die bei umgeklappter Rücksitzbank über den gesamten Laderaumboden ausgebreitet werden kann.

Elektrisch betriebene Heckklappe

Das Beladen des Volvo XC70 lässt sich zusätzlich durch die optional erhältliche automatische Heckklappenbetätigung erleichtern. Sie wird elektrisch entriegelt (auch per Fernbedienung möglich) und geöffnet. Zur Vermeidung von Verletzungen erfolgt das Schließen ebenfalls automatisch über die entsprechende Taste an der Heckklappe. Außerdem verfügt das Schließsystem über eine eingebaute zweistufige Sicherheitsfunktion. So wurden auf jeder Seite zwei Mulden als Einklemm-Schutz für die Hände installiert. Zusätzlich wird bei einem Widerstand automatisch die Notstopp-Funktion aktiviert und der Schließ-Vorgang gestoppt.

Umfangreiche Transportmöglichkeiten

Für den Volvo XC70 steht eine Vielzahl an Trägersystemen für Fahrräder, Kajaks, Skier und Snowboards zur Auswahl. Zusätzlich gibt es im Laderaum eine spezielle Halterung für Fahrräder, die in den Schienen auf dem Laderaumboden verankert wird.

Sicherheit

Innovative Sicherheitslösungen

• Hoch entwickeltes Netzwerk interaktiver Sicherheitssysteme

• Preisgekröntes City Safety System serienmäßig an Bord

• Notbremsassistent mit Fußgänger- und Fahrradfahrer-Erkennung

Der Volvo XC70 ist mit einem hoch entwickelten Netzwerk interaktiver Sicherheitssysteme ausgerüstet. Dazu zählen unter anderem das Seitenaufprall-Schutzsystem SIPS (Side Impact Protection System), Seitenairbags mit zwei Kammern, Kopf-Schulter-Airbags sowie das Schleudertrauma-Schutzsystem WHIPS (Whiplash Protection System). Für noch mehr Sicherheit und Komfort sorgt ein Netz interagierender Assistenzsysteme, darunter der optionale Notbremsassistent mit automatischer Fußgänger- und Fahrradfahrer-Erkennung sowie die ebenfalls optional erhältlichen Dual-Xenon-Scheinwerfer mit dynamischem Kurvenlicht (Standard in der Ausstattungslinie Summum), die für bestmögliche Sichtverhältnisse bei Nachtfahrten sorgen. Darüber hinaus steigern das serienmäßige City Safety System sowie BLIS und IDIS die aktive Sicherheit zusätzlich, während der Personal Car Communicator Fernabfragen zum Fahrzeug-Sicherheitsstatus ermöglicht.

Bei aller Entlastung gilt stets das Volvo Prinzip, den Fahrer nicht von seiner Verantwortung zu entbinden. Vielmehr geht es darum, ihm in schwierigen Situationen und durch verschiedene Warnfunktionen zu helfen, die richtigen Entscheidungen zu treffen.

Volvo City Safety System serienmäßig

Der Volvo XC70 ist serienmäßig mit City Safety ausgerüstet. Das preisgekrönte Sicherheitssystem hilft, Auffahrunfälle bei niedriger Geschwindigkeit vollständig zu vermeiden oder zumindest die Folgen deutlich abzuschwächen. City Safety ist bei Geschwindigkeiten bis 50 km/h aktiv. Stellt das System bei einem plötzlichen Bremsmanöver des Vordermanns oder durch ein still stehendes Fahrzeug eine Kollisionsgefahr fest, wird das eigene Bremssystem vorgespannt. Reagiert der Fahrer nicht auf die Gefahrensituation, wird automatisch eine Notbremsung mit einer Verzögerung von bis zu zehn Metern pro Sekunde eingeleitet. Beträgt die Relativgeschwindigkeit zwischen beiden Fahrzeugen weniger als 15 km/h, kann City Safety Zusammenstöße vollständig vermeiden. Im Bereich von 15 bis 50 km/h liegt der Fokus darauf, die Aufprallgeschwindigkeit so weit wie möglich zu verringern und damit die Folgen abzumildern.

City Safety arbeitet mit einem optischen Laser im oberen Bereich der Frontscheibe und reagiert auf Fahrzeuge in einem Abstand von bis zu sechs Metern. Auf der Basis dieses Abstandes und der eigenen Geschwindigkeit wird fünfzigmal pro Sekunde die eventuell erforderliche Bremskraft berechnet, die zur Verhinderung eines Auffahrunfalls erforderlich wäre. Übersteigt dieser Wert ohne Reaktion des Fahrers eine definierte Grenze, reduziert City Safety selbsttätig das Antriebsmoment und aktiviert die Bremse.

City Safety ist bei Tag und Nacht gleichermaßen einsatzbereit. Die Sensorik unterliegt jedoch den Einschränkungen aller konventionellen optischen Systeme. Da Nebel, Schnee oder Regen die Messung stören können, muss die Frontscheibe schmutz-, eis- und schneefrei gehalten werden. City Safety entbindet den Fahrer nicht von der Verantwortung, einen Sicherheitsabstand einzuhalten. Die automatische Bremsfunktion wird erst dann aktiv, wenn eine Notsituation eingetreten und eine Kollisionsgefahr gegeben ist.

Eine Studie des US-Instituts für Verkehrssicherheit IIHS (Insurance Institute for Highway Safety) belegt den hohen Nutzen der bahnbrechenden City Safety Technik. Demnach ist dank des Systems die Zahl der bei den US-Versicherungen gemeldeten Auffahrunfälle um bis zu 20 Prozent gesunken. Ähnliche Ergebnisse liefert der schwedische Versicherer If, der eine Verringerung der Auffahrunfälle um 23 Prozent festgestellt hat. Die IIHS Studie ergab zudem, dass die aufgrund von Verletzungen fälligen Versicherungsleistungen um 33 Prozent und die Leistungen für Fahrzeugreparaturen um 15 Prozent gesunken sind.

Zur Erhöhung der Sicherheit interagiert der Lasersensor mit den elektronischen Steuerelementen für die Airbags und adaptiven Gurtkraftbegrenzer. Die PRS-Technik (Pre-Prepared Restraints) stellt eine einzigartige Verbindung zwischen präventiven und schützenden Sicherheitsfunktionen dar: Dank zusätzlicher Informationen durch den Lasersensor kann das PRS-Steuermodul im Kollisionsfall die Aktivität des adaptiven Gurtkraftbegrenzers in Abhängigkeit von der Aufprallstärke koordinieren und so Verletzungsrisiken weiter minimieren. PRS ist in allen Geschwindigkeitsbereichen im Einsatz, die Aktivierung des Rückhaltesystems erfolgt über eine pyrotechnische Zündeinheit im Gurtkraftbegrenzer.

Notbremsassistent mit Fußgänger- und Fahrradfahrer-Erkennung

Mehr als 30 Prozent der im europäischen Straßenverkehr getöteten Menschen gehören laut einer Studie der Weltgesundheitsorganisation (WHO) zur Gruppe der Fußgänger oder Radfahrer. Mit dem weltweit einzigartigen Notbremsassistenten mit automatischer Fußgänger- und Fahrradfahrer-Erkennung erhöht Volvo den Schutz dieser besonders gefährdeten Verkehrsteilnehmer. Das für den Volvo XC70 optional erhältliche System ist ein weiterer Meilenstein der Entwicklungsarbeit der schwedischen Sicherheitsexperten und ist Teil des optionalen Fahrerassistenz-Pakets. Es beinhaltet gleich mehrere hochmoderne Systeme: das aktive Geschwindigkeits- und Abstandsregelsystem mit Stau-Assistent und Distanzwarner, den Bremsassistent Pro, das Driver Alert System zur Warnung bei Übermüdung und unbeabsichtigtem Verlassen der Fahrspur, das Blind Spot Information System (BLIS) zur Überwachung des toten Winkels, die Verkehrszeichen-Erkennung und den Fernlicht-Assistenten.

Der Notbremsassistent kann Fußgänger, die vor dem Fahrzeug die Straße betreten, ebenso erkennen wie Radfahrer, die in der Fahrspur pendeln oder plötzlich ausscheren. Ermöglicht wird diese Zusatzfunktion durch den Einsatz einer neuen, verbesserten Software mit einer noch schnelleren Bildverarbeitung. Die Kernelemente dieses Systems bilden eine Radareinheit, die in den Frontgrill integriert ist, eine Kamera auf Höhe des Rückspiegels sowie eine zentrale Kontrolleinheit. Aufgabe des Radars ist die Erkennung aller Objekte vor dem Fahrzeug und die Messung des Abstands zu ihnen. Die Kamera definiert die Art der Objekte – beispielsweise ob es sich um einen Fußgänger oder Radfahrer handelt. Das System ist so programmiert, dass es auch auf stillstehende Fahrzeuge reagiert und auf solche, die sich in gleicher Fahrtrichtung bewegen.

Dank des großen Beobachtungsfeldes des fortschrittlichen Dual-Mode-Radarsystems können Objekte vor dem Fahrzeug frühzeitig erkannt werden. Eine zentrale Steuereinheit errechnet aus den von Radar und Kamera übermittelten Daten kontinuierlich die Bewegungsmuster und überwacht die Verkehrssituation vor dem Auto. Erkennen sowohl Radar als auch Kamera ein Objekt vor dem Fahrzeug, wird das automatische Notbremssystem aktiviert. Die Kamera verfügt über eine hohe Auflösung, wodurch neben Radfahrern auch die Bewegungsmuster von Fußgängern ab einer Größe von 80 Zentimetern aufwärts erkannt werden können. Damit berücksichtigt das innovative Sicherheitssystem auch Kinder. Allerdings unterliegt die Technik den gleichen Limitierungen wie das menschliche Auge. Daher ist auch ihre „Sicht“ bei schlechtem Wetter und bei Dunkelheit eingeschränkt.

Innovative Technik ermöglicht volle Bremskraft

In einer Notsituation erhält der Fahrer zunächst eine akustische Warnung in Verbindung mit einem roten Blinklicht im Head-up-Display der Windschutzscheibe. Die optische Warnung ähnelt einem Bremslicht, um den Fahrer zu einer schnellen und intuitiven Reaktion zu veranlassen. Gleichzeitig wird das Bremssystem des Fahrzeugs vorgespannt. Wenn der Fahrer nicht auf die Warnung reagiert und ein Unfall droht, wird automatisch die volle Bremskraft aktiviert.

System verhindert Kollisionen bis 35 km/h

Die Hälfte aller Unfälle mit Fußgängern ereignet sich bei Geschwindigkeiten von weniger als 25 km/h. Der Notbremsassistent mit automatischer Fußgänger- und Fahrradfahrer-Erkennung ist zwischen 4 und 80 km/h aktiv und kann Kollisionen bis zu einem Tempo von 35 km/h verhindern, falls der Fahrer nicht rechtzeitig reagiert. Bei höherem Tempo (35 bis 80 km/h) geht es darum, die Geschwindigkeit des Fahrzeugs vor dem Aufprall so weit wie möglich zu reduzieren. Statistiken zeigen, dass die Geschwindigkeit wesentlichen Einfluss auf die Unfallfolgen hat und das Risiko schwerer Verletzungen bei niedrigem Tempo deutlich reduziert wird. Bei einer Verringerung der Geschwindigkeit von 50 auf 25 km/h kann das System das Risiko tödlicher Verletzungen um 20 Prozent verringern, in bestimmten Situationen sogar bis zu 85 Prozent. Auch bei Kollisionen mit Radfahrern hat die Fahrzeuggeschwindigkeit einen maßgeblichen Einfluss auf die Schwere der Verletzungen. Eine durch den Notbremsassistenten verringerte Geschwindigkeit kann das Verletzungsrisiko erheblich reduzieren.

Geschwindigkeits- und Abstandsregelsystem mit Bremsassistent Pro

Zu den fortschrittlichen Volvo Techniken zählt das radar- und kameragestützte aktive Geschwindigkeits- und Abstandsregelsystem mit Bremsassistent Pro. Es sorgt in einem Funktionsbereich von 30 bis 200 km/h (bei Fahrzeugen mit Automatikgetriebe: 0 bis 200 km/h) automatisch für einen konstanten Abstand zum vorausfahrenden Fahrzeug. Die notwendigen Daten dafür erhält das System über einen Radarsensor mit einer Reichweite von bis zu 150 Metern sowie von einer hochauflösenden Kamera, die den Nahbereich vor dem Fahrzeug abdeckt. Nach Aktivierung der Funktion stellt der Fahrer die gewünschte Höchstgeschwindigkeit sowie den Mindestabstand zum vorausfahrenden Fahrzeug mittels Tasten am Lenkrad ein, wobei er zwischen fünf möglichen Zeiteinheiten von einer bis zu drei Sekunden wählen kann. Der Radarsensor misst dann permanent die Distanz zum Vorausfahrenden und sorgt dafür, dass der Sicherheitsabstand nicht zu gering wird. Das System ist in der Lage, selbsttätig zu bremsen und zu beschleunigen. Unabhängig von der Aktivierung des Systems informiert zudem der Distanzwarner den Fahrer bei Unterschreitung des voreingestellten Abstands über ein optisches Warnsignal in der Windschutzscheibe.

Bestandteil des aktiven Geschwindigkeits- und Abstandsregelsystems ist der Bremsassistent Pro mit automatischer Einleitung einer Notbremsung. Dieses Aufprallwarnsystem berechnet Abstand und Bremskraft, die zur Vermeidung einer Kollision erforderlich sind und bezieht dabei die Reaktionszeit des Fahrers mit ein. Reagiert der Fahrer nicht auf eine drohende Unfallsituation, warnt der Bremsassistent Pro ihn mittels eines Head-up-Displays durch ein in die Frontscheibe projiziertes Warnsymbol sowie ein akustisches Signal. Dies geschieht immer dann, wenn eine Bremsleistung von mehr als 30 Prozent der maximalen Bremskraft benötigt wird, um eine Kollision abzuschwächen oder zu vermeiden. Gleichzeitig werden vorbereitende Maßnahmen für eine Notbremsung eingeleitet. Zur Minimierung der Ansprechzeit wird der hydraulische Druck in den Bremsleitungen erhöht, zudem legen sich die Bremsbeläge an die Bremsscheiben an, um einen eventuell zu schwachen Pedaldruck auszugleichen.

Betätigt der Fahrer dann die Bremse, steht sofort die volle Bremskraft zur Verfügung. Reagiert er nicht auf die Warnsignale, wird selbsttätig eine Notbremsung mit 50 Prozent der maximalen Bremsleistung eingeleitet. Dabei kommt die digitale Kamera zum Einsatz, die den Nahbereich des Fahrzeugs erfasst. Wenn diese Kamera und das Radar übereinstimmend eine unvermeidbare Kollision erkennen, wird 0,7 Sekunden vor der Kollision eine automatische Notbremsung ausgelöst. Dadurch lässt sich ein Aufprall unter Umständen zwar nicht gänzlich verhindern, allerdings reduziert sich die Aufprallgeschwindigkeit signifikant und die Unfallfolgen können so erheblich verringert werden.

Konzentriert bleiben mit Driver Alert

Ein weiteres Feature von Volvo zur Unfallvermeidung ist Driver Alert. Dieses System warnt den Fahrer bei Übermüdung, unkonzentrierter Fahrweise und beim unbeabsichtigten Verlassen der Fahrspur. Driver Alert überwacht mittels verschiedener Sensoren und einer hochauflösenden Kamera die Bewegungsmuster des Fahrzeugs und registriert dabei, ob diese kontrolliert ablaufen oder nicht. Bei gravierenden Abweichungen wird der Fahrer durch optische und akustische Signale gewarnt.

Zur Warnung vor Übermüdung misst Driver Alert den aktuellen Konzentrationsgrad des Fahrers. Sinkt dieser unter einen bestimmten Wert, empfiehlt das System eine Erholungspause. Zu erkennen ist dies am aufleuchtenden Symbol einer Kaffeetasse, einer ergänzenden Textmeldung sowie an einem Warnton. Das System schaltet sich ab einer Geschwindigkeit von 65 km/h automatisch ein und bleibt aktiv, bis die Marke von 60 km/h unterschritten wird.

Driver Alert warnt den Fahrer auch vor dem unbeabsichtigten Verlassen der Fahrspur. Dazu ertönt ein dezentes akustisches Warnsignal, sobald das Fahrzeug Fahrbahnmarkierungen ohne erkennbaren Grund kreuzt. Die beschriebene hochauflösende Kamera überwacht dazu die Position des Fahrzeugs innerhalb der Markierungen.

Verkehrszeichen-Erkennung

Die optionale Verkehrszeichen-Erkennung scannt sämtliche Verkehrsschilder am Straßenrand sowie an Schilderbrücken und zeigt diese dem Fahrer im Display der Instrumententafel an. Der Fahrer wird so optisch zum Beispiel über ein bestehendes Tempolimit informiert. Um die Aufmerksamkeit zusätzlich zu erhöhen, besteht im Infotainment-System die Möglichkeit, die jeweiligen Verkehrszeichensymbole in der Instrumentierung drei Mal aufleuchten zu lassen, falls das Tempolimit überschritten wird. Das Symbol bleibt so lange im Display sichtbar, bis ein neues Verkehrszeichen von der Kamera abgelesen wird.

Fernlicht-Assistent

Der Fernlicht-Assistent erfasst – ab einem bestimmten Dämmerungsgrad – entgegenkommende Fahrzeuge in einer Distanz von 400 bis 700 Metern und schaltet automatisch vom Fernlicht in Abblendlicht um. Dies gilt auch für Fahrzeuge, die sich in einer Distanz von circa 350 Metern in die gleiche Fahrtrichtung bewegen. Das Fernlicht wird automatisch wieder aktiviert, sobald kein Fahrzeug mehr von der Kamera registriert wird. Das System ist ab einer Geschwindigkeit von 15 km/h aktiv und ist ein Beitrag zu deutlich mehr Sicherheit. Zusätzlich sorgt eine automatische Lichtfunktion dafür, dass bei eintretender Dunkelheit das Abblendlicht aktiviert wird.

Dual-Xenon-Scheinwerfer mit dynamischem Kurvenlicht

Für eine optimale Sicht bei Fahrten in Dunkelheit auf kurvenreichen Strecken stehen für den Volvo XC70 optional (Serie in der Ausstattungslinie Summum) Dual-Xenon-Scheinwerfer mit dynamischem Kurvenlicht zur Verfügung. Die Scheinwerfer des aktiven Dual-Xenon-Lichts folgen der Lenkbewegung und leuchten die Straße für eine verbesserte Fahrsicherheit auch in Kurven optimal aus. Dabei kalkuliert und analysiert ein Prozessor verschiedene Parameter und optimiert den Lichtstrahl entsprechend der jeweiligen Fahrsituation. Die Scheinwerfer sind in jede Richtung um bis zu 15 Grad schwenkbar – also insgesamt um 30 Grad. Ihr Lichtkegel erstreckt sich damit auch in Kurven auf einen längeren Streckenabschnitt.

Die Systeme werden bei Tageslicht automatisch deaktiviert. Damit keine entgegenkommenden Fahrzeuge geblendet werden, wird die Höheneinstellung der Scheinwerfer bei Dunkelheit abhängig von der Beladung des Fahrzeugs wie auch beim Bremsen und Beschleunigen kontinuierlich angepasst. Die Schweinwerfer werden durch ein elektromagnetisches Hochdrucksystem gereinigt. Damit ist stets eine bestmögliche Ausleuchtung gewährleistet.

BLIS eliminiert den „toten Winkel“

Effektive Unfall-Prävention zählt zu den vorrangigen Entwicklungszielen von Volvo. Der tote Winkel – jener Bereich, der durch die B-Säule oder auch eine eingeschränkte Beweglichkeit des Fahrers verursacht werden kann – gilt hier als kritischer Bereich. Mit dem optional erhältlichen Volvo System BLIS gehört diese Gefahrenquelle der Vergangenheit an: BLIS warnt den Fahrer vor Fahrzeugen, die sich im toten Winkel befinden.

Zu diesem Zweck sind Digitalkameras im Gehäuse der beiden Außenspiegel installiert: Sie erfassen einen Bereich von bis zu 9,5 Metern hinter sowie bis zu drei Metern neben dem Volvo XC70. Sobald dort ein anderes Fahrzeug erscheint, warnt eine orangefarbene Anzeige im Spiegeldreieck hinter der A-Säule. BLIS reagiert ausschließlich auf Situationen, die eine tatsächliche Gefährdung darstellen könnten. Fahrzeuge, die um mehr als 20 km/h langsamer oder um mehr als 70 km/h schneller sind als das eigene, werden ignoriert. Das System arbeitet sowohl bei Tageslicht als auch bei Dunkelheit mit der gleichen Zuverlässigkeit. Bei Bedarf lässt sich BLIS auch vom Fahrer deaktivieren, beim erneuten Start des Fahrzeugs nimmt es den Betrieb automatisch wieder auf.

Konzentration auf das Wesentliche: IDIS entlastet den Fahrer

Eine im Pkw-Bereich bislang einzigartige Innovation stellt das intelligente Fahrer-Informationssystem IDIS (Intelligent Driver Information System) dar. IDIS kontrolliert die Funktionen des Bordcomputers, des Sensus Navigationssystems sowie des integrierten Telefons: Das aus der Flugzeugtechnik abgeleitete System sorgt dafür, dass der Fahrer in kritischen Fahrsituationen, die seine ganze Aufmerksamkeit erfordern, nicht vom Verkehrsgeschehen abgelenkt wird.

Denn bei Überhol- oder Ausweichmanövern, in Bremssituationen, beim Rangieren oder beim Abbiegen sind Textmeldungen, akustische und optische Signale zweitrangig. Das kann ein eingehender Anruf sein, der Hinweis auf den Nachfüllbedarf des Scheibenwaschwasser-Behälters, eine Mitteilung des Bordcomputers, vielleicht auch die Sprachausgabe des Navigationssystems. Um diese unter Umständen gefährliche Reizüberflutung zu vermeiden, erfasst IDIS die momentane Fahrsituation permanent, setzt Prioritäten und entscheidet daraufhin, ob eine eingehende Information zum Fahrer durchgelassen oder kurzfristig zurückgehalten wird.

Um ein präzises mathematisches Abbild der aktuellen Fahrsituation zu erhalten, greift die IDIS-Steuersoftware die Signale zahlreicher Sensoren aus dem Datenstrom der sogenannten Multiplex-Bordelektronik ab und verarbeitet sie zu einem realistischen Abbild der Fahrerbeanspruchung. So liefern beispielsweise die ABS-Radsensoren präzise Messwerte der aktuellen Fahrgeschwindigkeit, während zwei Potenziometer Informationen über Stellung und Betätigungsgeschwindigkeit von Gas- und Bremspedal registrieren. Ein Steuerradwinkel-Sensor kontrolliert außerdem permanent Größe und Geschwindigkeit des Lenkeinschlags, die Beschleunigungs- und Neigungssensoren der elektronischen Fahrdynamikregelung ESC erfassen die Lage der Karosserie. In Verzögerungssituationen geht zudem der Bremshydraulikdruck in die Berechnung ein. Um Fehlinterpretationen der Fahrsituation auszuschließen, arbeitet IDIS mit für Volvo typischer Dreifach-Messsicherheit: Erst wenn zwei analoge und ein digitales Signal die Situation gleichlautend und eindeutig beschreiben, greift IDIS in den Informationsfluss ein.

Nicht nur in fahrdynamischen Situationen aktiv

Dies geschieht keineswegs nur in ausgeprägt dynamischen Fahrzuständen, sondern immer, wenn der Fahrer in irgendeiner Weise besonders gefordert ist. Zusätzlich berücksichtigt das System, ob Blinker oder Scheibenwischer eingeschaltet sind (während des Abbiegens oder bei eingeschränkter Sicht), ob der Rückwärtsgang eingelegt ist (beim Rangieren) und ob gerade die Tastatur der Mittelkonsole betätigt wird (Klima-, Telefon- und Audioregelung). Außerdem registriert IDIS, ob der Fahrer gerade die Außenspiegel justiert oder die Frontscheiben-/Scheinwerfer-Reinigungsanlage aktiv ist, zum Beispiel bei erschwerten Sichtverhältnissen.

Ist die Fahrerbelastung also zu hoch, hält IDIS sekundäre Informationen für die Dauer von maximal fünf Sekunden zurück und gibt sie erst danach frei. Im Fall eines eingehenden Telefonats würde für den Anrufer das Besetztzeichen ertönen (Funktion vom Fahrer auf Wunsch deaktivierbar). Innerhalb dieser Fünf-Sekunden-Zeitspanne hat sich im Regelfall der normale Belastungsgrad für den Fahrer wieder eingestellt.

Sobald sich das Verkehrsgeschehen normalisiert hat, kann der Fahrer wieder Telefonanrufe beantworten, Mitteilungen lesen oder Verkehrsinformationen abrufen. IDIS gehört zum Serienumfang aller Volvo XC70. Mit IDIS unterstreicht Volvo einmal mehr seine Rolle als Schrittmacher auf dem Gebiet innovativer Sicherheitslösungen.

Trendsetter bei der Kindersicherheit

Besonderen Wert legt Volvo auch auf die Kindersicherheit. Für das Cross-Over-Modell sind zwei in die äußeren Rücksitze integrierte und zweistufig höheneinstellbare Kindersitze erhältlich; sie sind Bestandteil des optionalen Familien-Pakets. Die Kindersitze ermöglichen den Kleinen nicht nur einen besseren Blick durch die Fenster, sondern verbessern zugleich die Schutzwirkung der Sicherheitssysteme. Die niedrige Sitzstufe ist für Kinder mit einer Körpergröße von 115 cm bis 140 cm und einem Gewicht von 22 bis 36 Kilogramm ausgelegt, während die zweite Einstellung auf Kinder mit 95 cm bis 120 cm Körpergröße und einem Körpergewicht von 15 bis
25 Kilogramm zugeschnitten ist.

Die Konstruktion gewährleistet zugleich, dass der Sicherheitsgurt unabhängig von der Körpergröße des Kindes immer die optimale Schutzwirkung bietet. Dies gilt auch für die automatischen Gurtstraffer und Gurtkraftbegrenzer. Sie sorgen im Fall einer Kollision in Abhängigkeit von der beschleunigten Körpermasse für die individuell richtige Gurtspannung und bieten dadurch stets die beste Schutzwirkung. Darüber hinaus lässt sich der Beifahrerairbag deaktivieren, so dass auf dem Beifahrersitz auch ein rückwärts gerichteter Kindersitz befestigt werden kann; auch diese Funktion ist im Familien-Paket inbegriffen. In der Serienausstattung verfügt der Volvo XC70 auf den äußeren Rücksitzen über eine ISOFIX-Aufnahme.

Kopf-Schulter- und Seitenairbags

Der Volvo XC70 ist mit Kopf-Schulter-Airbags des Seitenaufprall-Schutzsystems ausgestattet, die ebenfalls einen Beitrag zur Kindersicherheit leisten. Bei einer Seitenkollision gewährleisten die Airbags in Kombination mit den höheneinstellbaren Kindersitzen sowie mit der festen Seitenstruktur der Karosserie einen besonders effektiven Schutz bei einer Seitenkollision für mitfahrende Kinder – und zwar unabhängig von ihrer Körpergröße. Durch die weiterentwickelten Kopf-Schulter-Airbags wird die Effektivität des patentierten Seitenaufprall-Schutzsystems SIPS weiter optimiert. Die Seitenairbags verfügen über zwei separate Kammern: eine für den Hüft- und eine weitere für den Brustbereich. Da die Hüfte größeren Kräften standhalten kann als die Brust, wird die untere Kammer mit einem fünffach höheren Druck gefüllt als der obere Bereich. Das Seitenaufprall-Schutzsystem interagiert mit den Seitenairbags und bietet als Teil der passiven Sicherheitsausstattung effektiven Schutz.

Im Zusammenwirken mit den Kopf-Schulter-Airbags für die vordere und hintere Sitzreihe sowie mit der für seitliche Kollisionen optimierten SIPS-Struktur bieten die Seitenairbags einen äußerst wirkungsvollen Schutz. Verstärkte B-Säulen und Türschweller mit integrierten Zusatzprofilen mindern darüber hinaus das Risiko dafür, dass Gegenstände in die Fahrgastzelle eindringen. Ergänzt wird das Airbag-Schutzsystem durch eine automatische Gurthöhenverstellung, die sich beim Justieren der Vordersitze automatisch anpasst, sowie durch eine optische Anschnallkontrolle für alle Plätze. Die adaptiven Frontairbags entfalten sich darüber hinaus abhängig von der Aufprallgeschwindigkeit in zwei Stufen.

Schleudertrauma-Schutzsystem WHIPS

Das patentierte Whiplash Protection System (WHIPS) gehört seit seiner Markteinführung 1998 zu den besten Schleudertrauma-Schutzvorrichtungen auf dem Markt. Bei dem Schutzsystem folgen im Falle eines starken Heckaufpralls sowohl Rückenlehne als auch Kopfstütze der Bewegung des Körpers, bremsen ihn ab und reduzieren so die Fliehkräfte, die auf die Halswirbelsäule einwirken. Im Zuge der Weiterentwicklung konnte diese Auffangbewegung weiter perfektioniert werden, so dass während des gesamten Ablaufs ein noch besserer Kontakt zwischen Kopf und Kopfstütze gewährleistet ist.

Schutz durch weitere Sicherheitssysteme

Der Volvo XC70 verfügt über eine Vielzahl weiterer sinnvoller Sicherheitssysteme. Dazu gehören eine Sicherheitslenksäule, die sich im Fall eines Aufpralls für eine bestmögliche Wirkung des Airbags in horizontaler Richtung bewegt, sowie die Pedale, die im Fall einer Kollision nicht in den Fahrgastraum vordringen. Alle fünf Sitze verfügen über Sicherheitsgurte mit Gurtstraffern und Gurtwarnern. Gurtkraftbegrenzer stehen für die vorderen Sicherheitsgurte bereit. Zwischen den A-Säulen sitzt ein verstärkter Querträger. In der Fahrzeugmitte sind Seitenaufprall-Sitzverstärkungen und eine deformierbare Magnesium-Crashbox installiert.

Leistungsstarke Bremsanlage für beste Verzögerung

Der Volvo XC70 ist mit einer äußerst effektiven Bremsanlage ausgestattet, die mit vielfältigen und interagierenden Funktionen für beste Verzögerungswerte in allen Fahrsituationen sorgt. Dazu zählt die hydraulische Bremsunterstützung HBA (Hydraulic Brake Assist), die bei Notbremsungen einen noch kürzeren Bremsweg ermöglicht. Im Unterschied zu herkömmlichen Systemen, die lediglich per Unterdruck angesteuert werden, wird der Aufbau des maximalen Bremsdrucks auch hydraulisch unterstützt und dadurch deutlich schneller. Tritt der Fahrer nicht rechtzeitig oder nicht stark genug auf das Pedal, trägt die hydraulische Bremsunterstützung dazu bei, den maximalen Bremsdruck schnellstmöglich bis in den ABS-Regelbereich hinein aufzubauen. Zur weiteren Unterstützung kommt OHB (Optimized Hydraulic Brakes) zum Einsatz. Diese Bremssystem-Erweiterung gleicht bei harten Bremsmanövern mögliche Verzögerungen des Unterdruck-Aufbaus im Bremskraftverstärker hydraulisch aus.

RAB (Ready Alert Brakes) erkennt über die Fahrzeugsensorik frühzeitig bremsrelevante Situationen anhand des Bewegungsmusters der Pedale. Indikatoren hierfür sind etwa plötzliches Gaswegnehmen, aber auch Eingaben der adaptiven Geschwindigkeitsregelung. In solchen Fällen werden die Bremsbeläge an die Bremsscheiben gelegt, um die Ansprechzeit des Systems und damit den Bremsweg zu verkürzen. Bei diesem Vorgang hat sich mittlerweile der Begriff des Vorspannens der Bremsanlage durchgesetzt.

Die Funktion FBS (Fading Brake Support) baut bei längeren scharfen Bremsmanövern zusätzlichen hydraulischen Druck im Bremssystem auf. Dadurch werden das Entstehen des sogenannten Fadings und ein nachlassendes Bremspedalgefühl bereits im Vorfeld auf effektive Weise unterbunden.

Personal Car Communicator mit Herzschlag-Sensor

Wesentlicher Bestandteil der persönlichen Sicherheit ist es, die Geschehnisse in der unmittelbaren Umgebung unter Kontrolle zu haben. Beim Volvo Personal Car Communicator (PCC) handelt es sich um ein leistungsstarkes Kontrollsystem, das Informationen liefert, die in bestimmten Situationen entscheidend zum Schutz des Fahrers beitragen können. Äußerlich ähnelt der PCC einer gewöhnlichen Fernbedienung, sein Funktionsumfang geht jedoch weit über die Schließfunktion und die Aktivierung des Alarmsystems hinaus.

So kann der Fahrer mit dem PCC in Sekundenschnelle per Knopfdruck prüfen, ob das Fahrzeug abgeschlossen oder geöffnet ist oder das Alarmsystem aktiviert wurde. Mithilfe eines hochempfindlichen Herzschlagsensors zeigt das Gerät auch an, ob sich eine unberechtigte Person im Fahrzeug befindet. All diese Informationen stehen zur Verfügung, sobald die Distanz zwischen PCC und Fahrzeug weniger als 100 Meter beträgt. Darüber hinaus werden die letzten Einstellungen automatisch aufgezeichnet, so dass der Fahrer jederzeit überprüfen kann, ob das Fahrzeug nach dem Parken tatsächlich verschlossen wurde.

Volvo on Call: Optimiertes Sicherheitssystem mit Smartphone-Applikation

Mit dem optional erhältlichen Kommunikationssystem Volvo on Call (VOC) bietet der schwedische Premium-Hersteller seinen Kunden rund um die Uhr schnelle und zuverlässige Hilfe bei einem Verkehrsunfall oder einer Panne an. Das Notrufsystem stellt dem Volvo Fahrer – dank einer vielseitigen Smartphone-App – neben den bereits vorhandenen VOC Funktionen zusätzliche Features zur Verfügung. Die App, die über den „App Store“, den „Google Play Store“ oder den „Windows Phone Store“ erhältlich ist, wird mittels einer entsprechenden PIN der VOC Einheit aktiviert und ist an die Laufzeit von VOC gekoppelt.

Praktische Features mit hoher Komfortfunktion

Mithilfe der App kann der Volvo Fahrer wichtige Informationen via Smartphone abrufen: zum Beispiel Parameter wie Tankinhalt, Restkilometer sowie aktuelle Betriebsstände der Flüssigkeiten. Zudem kann er über die App ein Reiseziel in das Navigationssystem eingeben. Ebenso lässt sich die (optionale) Standheizung bis zu 24 Stunden im Voraus programmieren oder von unterwegs per Knopfdruck starten. Über Google Maps kann der Standort des Fahrzeugs mit einer Genauigkeit von einem Kilometer lokalisiert werden, zur Erleichterung der Suche können zudem Hupe und Beleuchtung für fünf Sekunden aktiviert werden. Außerdem lässt sich aus der Ferne überprüfen, ob Türen, Fenster und Kofferraum tatsächlich verriegelt sind. Darüber hinaus werden Fehlermeldungen und Warnungen wie defekte Lampen, eine Wartungserinnerung oder ein Einbruch direkt an das Smartphone übertragen.

Selbst für das Ausfüllen eines Fahrtenbuches ist das System hilfreich, da der Tageskilometerstand, der Kraftstoffverbrauch oder der Durchschnittsverbrauch ausgelesen und im Excel-Format heruntergeladen werden können. Die gefahrenen Routen der vergangenen 40 Tage lassen sich zudem auf einer Karte oder über Google Maps anzeigen. Ebenfalls via Smartphone kann der Fahrer die Fahrzeugidentifikationsnummer oder den Stand des VOC Vertrages ablesen.

Vorbildliche Service- und Sicherheitsfunktionen

Generell lässt sich das System auch bei Einbruch, Diebstahl des Fahrzeugs oder bei Verlust der Schlüssel nutzen. Eine der wichtigsten Funktionen ist der automatische Notruf. Sobald ein Airbag oder ein Gurtstraffer ausgelöst werden, informiert das System selbsttätig die VOC Einsatzzentrale des jeweiligen Landes. Hier benachrichtigt der Mitarbeiter umgehend Rettungsdienst und Polizei und weist ihnen den Weg zum Fahrzeug, das bis auf zehn Meter genau geortet werden kann. VOC basiert auf einem in das Fahrzeug integrierten GSM-Modul, das im Bedarfsfall eine Verbindung mit dem VOC Operator herstellt. Die Kommunikation erfolgt via Zentral-Server in Göteborg über die deutsche VOC Zentrale in München.

Das eingebaute GPS-Satellitensystem ermittelt zugleich die genaue Position des Fahrzeugs und leitet diese Daten an den lokalen VOC Operator weiter. Bei einem Notfall kann der Fahrer außerdem die „SOS“-Taste in der Mittelkonsole drücken und wird dann automatisch mit einem VOC Mitarbeiter verbunden, der je nach Bedarf Polizei, Ambulanz oder andere Rettungsdienste zum Fahrzeug schickt. Zugleich bietet das System eine effiziente Pannenhilfe. Dazu drückt der Fahrer einfach die „On Call“-Taste im Fahrzeug und wird dann umgehend mit einem VOC Mitarbeiter verbunden. Dieser organisiert einen Pannendienst und führt ihn zum Fahrzeug. VOC steht grenzüberschreitend in nahezu ganz Westeuropa zur Verfügung. Volvo on Call ist auch ohne das Sensus Navigationssystem erhältlich.

Mehr Schutz durch Rundum-Verbundverglasung

Für den erweiterten Diebstahl-Schutz ist für den Volvo XC70 optional eine Rundum-Verbundverglasung auch für die hinteren Seitenscheiben und die Heckscheibe im Angebot. Sie bietet effektiven Schutz auch für das Gepäckabteil. Zudem steht ein zusätzliches abschließbares Staufach mit einem Volumen von 60 Litern für den Bereich unterhalb der Ladefläche zur Verfügung. Sobald die Heckklappe geschlossen und verriegelt ist, wird auch dieses Staufach automatisch verschlossen.

Karosserie

Maximale Sicherheit

• Frontstruktur mit hohem Energie-Absorptionspotenzial

• Verschiedene Stahlsorten garantieren besten Schutz

• Hoher Fußgängerschutz dank spezieller Frontgestaltung

Einen bedeutenden Anteil am hohen Sicherheitsniveau des Volvo XC70 hat die überaus steife und widerstandsfähige Karosserie, die bei reduziertem Gewicht über eine um 15 Prozent höhere Torsionssteifigkeit als der Vorgänger verfügt. Zusätzlich wurden moderne Schweiß- und Klebeverfahren eingesetzt, um die verschiedenen Karosseriekomponenten zu verbinden. Die deutlich verbesserte Steifigkeit der Fahrwerkmontagepunkte trägt auch zu einem besseren Handling bei.

Ein wichtiges Sicherheitselement ist die patentierte Frontstruktur, die über ein hohes Energie-Absorptionspotenzial verfügt. Sie ist in verschiedene Zonen aufgeteilt, von denen jede im Fall einer Deformation eine spezielle Aufgabe erfüllt. Dabei sind die äußeren Formen für den größten Teil der Verformung im Falle eines Crashs verantwortlich. Je näher die Aufprallkräfte zur Fahrgastzelle vordringen, desto weniger gibt das Material den auftretenden Kräften nach. Das heißt, dass mit zunehmender Annäherung an die Fahrgastzelle der Grad der Deformation geringer wird. Zur korrekten Steuerung des Crashverhaltens kommen vier verschiedene Stahlsorten zum Einsatz. Die verschiedenen Stahlsorten haben unterschiedliche Zugfestigkeiten. Diese gelten als Maß für die Belastung, der ein Werkstoff ausgesetzt werden kann, ohne sich zu verformen. Je höher der Wert, desto größer die mögliche Belastung des jeweiligen Werkstoffs. Die Stahlsorten, ihre Zugfestigkeit und Beispiele für die Einsatzbereiche:

HSS (hochfester Stahl): 180<280 MPa (N/mm2)
Karosseriestruktur, Längs- und Diagonalträger in den vorderen und hinteren Türen

VHSS (sehr hochfester Stahl): 280<380 MPa (N/mm2)
Verstärkungen in den A-Säulen, Dachholme innen, Dachholmbefestigungen, hintere Seitenträger, Dachbogen B-Säule (bei Fahrzeugen ohne Glas-Schiebedach), Querträger zwischen den vorderen Seitenträgern

EHSS (extra-hochfester Stahl): 380<800 MPa (N/mm2)
Dachbogen C-Säule, diagonale (untere) Träger in den hinteren Türen, Querträger auf Höhe der A-Säulen

UHSS (ultra-hochfester Stahl): 800 MPa (N/mm2)
Hintere Stoßstange, Verstärkung in den B- und C-Säulen, äußere Schwellerbereiche, diagonale (untere) Träger in den vorderen Türen

Deformationszone bei niedrigen Geschwindigkeiten

Der Frontstoßfänger ist auf einem Querträger aus Aluminium montiert. Die Längsträger sind mit sogenannten Crashboxen versehen, die Kollisionen mit geringer Geschwindigkeit auffangen, ohne dass benachbarte Karosseriezonen beschädigt werden.

Deformationszone bei höheren Geschwindigkeiten

Die Längsträger bestehen aus hochfestem Stahl, dessen Elastizitätseigenschaften die besten Voraussetzungen für die Aufnahme hoher Energiemengen bieten; hier findet der Hauptteil der Deformation statt.

Niedrige Deformationen nahe der Fahrgastzelle

Auf Höhe der A-Säulen dient ein Querträger aus extra-hochfestem Stahl als Schutzbarriere für die Fahrgastzelle. Er sorgt dafür, dass die Deformationen so niedrig wie möglich ausfallen. So verringert sich nicht nur das Risiko, dass Räder in den Innenraum dringen – sie selbst werden gezielt in den Energieabbau mit einbezogen.

Dreiecks-Verbund schützt die Fahrgastzelle

Ein Verbindungselement zwischen A-Säule und unteren Längsträgern schafft einen extrem steifen Dreiecksverbund, der bei schweren Kollisionen maßgeblich zum Schutz der Fahrgastzelle beiträgt. Auch der Seitenaufprallschutz wurde weiter optimiert. Ein verstärkter Querträger wurde zwischen den A-Säulen positioniert. Zum Schutz vor den Folgen seitlich einwirkender Kollisionen wurden zusätzliche, quer durch die Struktur verlaufende Rohre sowie ein Aluminiumquerträger in der Mitte des Fahrzeugs verbaut. So werden die bei einem Seitenaufprall entstehenden Kräfte wirksam um die Fahrgastzelle geleitet, um die Belastungen für die Passagiere zu minimieren. Außerdem verhindert die vorbildliche Karosseriestruktur das Eindringen externer Gegenstände in den Innenraum.

Unterer Querträger für mehr Sicherheit bei Frontalkollisionen

Wegen seiner größeren Bodenfreiheit sind die Stoßfänger des Volvo XC70 höher positioniert. Zur Minimierung des Verletzungsrisikos der Passagiere herkömmlicher Fahrzeuge bei einem Frontalcrash verfügt der Volvo XC70 über einen zusätzlichen unteren Querträger, der sich auf Höhe der Stoßfänger üblicher Pkw befindet. Dieser Träger ist in die Struktur des Wagens integriert und befindet sich hinter dem Frontspoiler. Er wurde so konstruiert, dass er im Fall eines Frontalcrashs auf die Sicherheitsstruktur des entgegenkommenden Fahrzeugs trifft und dessen Knautschzone aktiviert.

Quer eingebaute Motoren für mehr Sicherheit

Wie der Volvo XC90 verfügt auch der Volvo XC70 über quer eingebaute Frontmotoren und Allradantrieb. Diese Anordnung sorgt dafür, dass das Triebwerk in Längsrichtung weniger Platz im Motorraum einnimmt, wodurch das Risiko des Eindringens in die Fahrgastzelle bei einer Frontalkollision reduziert wird. Auch der Sechszylinder-Motor kann dank seiner kompakten Bauweise vorne quer eingebaut werden.

Schutz anderer Verkehrsteilnehmer

Für hohen Fußgänger- und Radfahrerschutz wurde beim Volvo XC70 die Front mit energieabsorbierenden Eigenschaften ausgestattet. Das minimiert bei einem Zusammenstoß das Risiko von Beinverletzungen. Dazu gehört die weiche Struktur der großzügig dimensionierten Stoßfänger. Außerdem wurde die Unterkante des Spoilers verstärkt und weit vorne positioniert. Sie befindet sich nun nahezu auf einer Linie mit dem Stoßfänger. Dadurch wird der Kontakt mit dem Bein eines Fußgängers oder Radfahrers auf eine größere Fläche ausgeweitet, sodass sich das Verletzungsrisiko weiter reduziert.

Die Motorhaube verfügt an der Unterseite über eine Wabenstruktur, die die Last im Fall eines Aufpralls besser verteilt und dazu beiträgt, die Aufprallenergie zu absorbieren. Auch dies sorgt für eine Verminderung des Verletzungsrisikos.

Motoren und Getriebe

Fahrspaß und Effizienz in einer neuen Dimension

• Kraftvolle und verbrauchsarme Drive-E Motoren

• Kraftstoffverbrauch um bis zu 30 Prozent verringert

• Neue Achtgang-Automatik mit Eco+ Modus und Launch Control

Mit der selbst entwickelten Drive-E Motorengeneration ist der schwedische Premium-Hersteller im Herbst 2013 in ein neues Zeitalter gestartet. Die Benzin-Direkteinspritzer und Turbodieselaggregate verbinden Fahrspaß, kraftvolle Leistungsentfaltung, hohe Effizienz und herausragende Umwelteigenschaften in einer neuen Dimension. Gegenüber den bisher eingesetzten Motoren zeichnen sie sich durch einen erheblich geringeren Kraftstoffverbrauch von bis zu 30 Prozent aus.

Die Motorenpalette des Volvo XC70 umfasst zunächst zwei Triebwerke der effzienten Drive-E Familie: den 180 kW (245 PS) starken T5 Benzinmotor mit Turboaufladung und den D4 Turbodiesel mit 133 kW (181 PS). Die neu entwickelten Motoren verfügen über jeweils vier Zylinder sowie 2,0 Liter Hubraum und sind konsequent gewichts- und reibungsoptimiert. Der Benzinmotor T5 ist in allen Ausstattungsvarianten mit dem Geartronic Achtgang-Automatikgetriebe ausgerüstet, das schnelle und präzise Wechsel der Schaltstufen mit hohem Komfort und optimierter Effizienz verbindet. Für den D4 ist die Achtgang-Automatik als Alternative zum serienmäßigen Sechsgang-Schaltgetriebe erhältlich.

Top-Motorisierung bei den Benzinern ist der Reihen-Sechszylinder T6 AWD mit 224 kW (304 PS). In Verbindung mit Allradantrieb bleibt der bewährte Fünfzylinder-Dieselmotor D4 AWD mit 133 kW (181 PS) im Programm – ebenso wie der 158 kW (215 PS) starke Volvo XC70 D5 AWD. Je nach Motorisierung erfolgt die Kraftübertragung wahlweise über ein Sechsgang-Schaltgetriebe oder eine Geartronic Sechsgang-Automatik. Für Fahrzeuge mit Automatikgetriebe stehen Lenkrad-Schaltwippen zur Verfügung. Darüber hinaus können durch die fortschrittliche Polestar Performance Leistungsoptimierung Dynamik und Agilität sowohl beim Top-Diesel als auch beim stärksten Benziner erhöht werden.

Die Drive-E Motorenfamilie

Mit den eigenentwickelten Drive-E Motoren bietet Volvo effizientes Fahrvergnügen in einer neuen Dimension. Konsequentes Downsizing – alle Motoren der Familie verfügen über vier Zylinder und 2,0 Liter Hubraum – erlaubt in Verbindung mit fortschrittlichen Einspritz- und Aufladungssystemen eine einzigartige Kombination von geringem Kraftstoffverbrauch, niedrigen Emissionen und kraftvoller Leistungsentfaltung. Die Benzin-Direkteinspritzer und Common-Rail-Dieseltriebwerke der Volvo Drive-E Generation erfüllen die Abgasnorm Euro 6. Dabei unterschreitet der Dieselmotor sogar die anspruchsvollen Stickoxid-Grenzwerte ohne eine spezielle Abgasreinigung per Harnstoffzusatz.

Die Triebwerke – ob Benziner oder Diesel – basieren auf einem gemeinsamen Motorblock und weisen dadurch die gleichen Werte bei Zylinderabstand, Bohrung und Hub auf. Diese Gemeinsamkeiten, Gleichteile wie Kurbelwelle, Ölwanne, Lichtmaschine sowie Klimakompressor und der insgesamt kompakte Aufbau der Vierzylinder-Aggregate ermöglichen eine einheitliche Gestaltung des Motorraums, schaffen zusätzlichen Raum für die Vorderradaufhängung und bieten bei zukünftigen Modellen neue Freiheiten für Design und Packaging. Zugleich ergeben sich dadurch Verbesserungen beim Sicherheitsniveau und beim Fußgängerschutz.

Modulare Aufladung

Die kompakte Bauweise der Vierzylinder-Motoren ermöglicht den problemlosen Einbau von einem oder mehreren Turboladern. Die Aufladung bildet das Schlüsselelement, um bei gleicher Hubraumgröße verschiedene Leistungsstufen generieren und den unterschiedlichen Kundenanforderungen gerecht werden zu können. Zugleich sorgt die Verbindung aus verkleinertem Hubraum und Aufladung für die außergewöhnliche Kombination aus Effizienz und Leistung der Drive-E Motoren.

Beim T5 Benziner kommt ein aus Stahlblech gefertigter Auspuffkrümmer mit integriertem Turbolader zum Einsatz. Im Gegensatz zu vielfach verwendeten schwereren Materialien ist Stahlblech einfacher zu formen und dank einer zusätzlichen Isolationsschicht ist die Hitzeabstrahlung deutlich geringer. Dies ermöglicht hohe Temperaturen beim Gasfluss und eine effizientere Verbrennung, ohne dass dabei die Temperatur im Motorraum wesentlich steigt. Das voll integrierte Turbosystem aus Stahlblech ist eine weltweit einzigartige Innovation und wurde von Volvo patentiert.

Intelligente Benzindirekteinspritzung

Die Drive-E Benzinmotoren arbeiten mit einer fortschrittlichen Direkteinspritzung, die der herkömmlichen Saugrohreinspritzung in Sachen Effizienz und Drehmomentausbeute deutlich überlegen ist. Das Einspritz-Layout mit je einer Einspritzdüse pro Brennraum garantiert die Bildung eines gleichmäßigen Kraftstoff-Luft-Gemischs und erlaubt ein effizientes Vorheizen des Katalysators; dies leistet einen wichtigen Beitrag zur Verringerung der Emissionen und zur Einhaltung der weltweit strengsten Abgasvorschriften.

Fein abgestimmte Ansaugöffnungen und die neue Geometrie des Brennraums sorgen für einen stabilen und klopffesten Verbrennungsvorgang sowie einen hohen Grad an Abgasrückführung. Dadurch wird ein hohes Verdichtungsverhältnis von 10,8:1 beim T5 erreicht. Darüber hinaus arbeiten die Benziner mit einer schnellen variablen Ventilsteuerung und verfügen über ein intelligentes Wärmemanagement mit einer voll variablen elektrischen Wasserpumpe mit 400 Watt Leistung.

i-ART Einspritzsystem und Registeraufladung für Drive-E Dieselmotoren

In den Drive-E Dieselmotoren arbeitet das einzigartige Einspritzkontrollsystem i-ART. Anstelle eines einzigen Drucksensors in der Kraftstoffleitung verfügt beim i-ART System („intelligent Accuracy Refinement Technology“) jedes Einspritzventil über einen eigenen kleinen Sensor. Der Sensor kontrolliert kontinuierlich Einspritzmenge und Zeitpunkt in jedem der vier Zylinder und passt diese gegebenenfalls an. Dadurch kann jeder einzelne Zylinder stets mit der idealen Kraftstoffmenge und dem optimalen Einspritzdruck versorgt werden. Dieser hohe Grad an Präzision resultiert in niedrigen Verbräuchen, einem hohen thermischen Wirkungsrad, verringerten Geräuschemissionen und damit einem Plus an Laufkultur.

Mit dem i-ART System werden zudem die typischen Schwächen der herkömmlichen Direkteinspritzung von modernen Dieselmotoren überwunden. Dort ist die Einspritzmenge bereits nach der ersten Einspritzung ungenau, da die benötigte Menge nur einmal direkt an der Kraftstoffleitung gemessen wird und der sich verändernde Zylinderdruck nicht berücksichtigt wird.

Die i-ART Technik mit einem Sensor pro Einspritzdüse kann sich den jeweiligen Anforderungen hingegen perfekt anpassen und erlaubt dadurch eine gleichmäßige und effiziente Verbrennung. Durch die konstante Messung von Zylinderdruck und Einspritzmenge für jeden Zylinder werden einerseits fehlende Leistung durch zu wenig Kraftstoff und andererseits unnötiges Verbrennen von zu viel eingespritztem Kraftstoff vermieden. Zudem erfasst der Sensor die individuelle Charakteristik der jeweiligen Einspritzdüse und kann auf diese Weise eventuell vorhandenen Materialverschleiß ausgleichen.

Das System erlaubt bis zu neun Einspritzungen pro Verbrennungsvorgang und arbeitet mit einem außergewöhnlich hohen Einspritzdruck von bis zu 2.500 bar. Die Anhebung des Drucks auf ein derart hohes Niveau stellt einen technischen Durchbruch dar, der mit der Erfindung der Lambdasonde für Katalysatoren durch Volvo vergleichbar ist. Die Kombination der neuen i-ART Technik mit dem hohen Einspritzdruck erlaubt eine deutliche Verringerung von Kraftstoffverbrauch und CO₂-Emissionen bei zugleich kraftvoller Leistungsausbeute.

Im D4 Dieselmotor kommt eine sequenzielle zweistufige Turboaufladung zum Einsatz. Dabei handelt es sich um eine Weiterentwicklung der bereits im 2,4-Liter-Fünfzylinder-Dieselmotor eingesetzten Registeraufladung. Die Vorteile für den Fahrer sind die schnellen Reaktionen auf Gasbefehle sowie eine hohe Leistungsausbeute über den gesamten Drehzahlbereich bei gleichzeitig niedrigen Emissionswerten. Ein kleiner Turbolader sorgt für ein spontanes Ansprechverhalten im unteren Drehzahlbereich, während ein zweiter, größerer Lader den nötigen Ladedruck bei höheren Drehzahlen zur Verfügung stellt.

Leichtbau und verringerte Reibung

Schon die Verkleinerung des Hubraums und die Reduzierung der Zylinderzahl sorgen bei den Drive-E Motoren im Vergleich zu den bisherig eingesetzten Triebwerken mit fünf oder sechs Zylindern für eine deutliche Gewichtseinsparung. Um darüber hinaus das Gewicht der Motoren weiter zu senken, verfügen die neuen Antriebe über Kurbelgehäuse und Grundplatten aus Druckguss-Aluminium, Graugusslaufbuchsen und Lagerverstärkungen aus Kugelgraphitguss. Insgesamt konnte das Gewicht der Vierzylinder-Triebwerke im Vergleich zu den Vorgängermotoren um 30 bis 90 Kilogramm gesenkt werden.

Optimierungen an der Nockenwelle und den Kugellagern führten zudem zu einer verringerten inneren Reibung. Die spezielle Beschichtung des oberen Kolbenrings und die Diamond-like-Carbon-Beschichtung der Kolbenbolzen gewährleisten eine besonders geringe Reibung bei hoher Verschleißfestigkeit. Die optimierte, rundlichere Form der Zylinderbuchsen reduziert zudem Spannungen im Bereich des Kolbenrings.

Modulares Abgasnachbehandlungssystem

Dem modularen Prinzip der Drive-E Motoren folgt Volvo auch beim Abgasnachbehandlungssystem. Trotz der unterschiedlichen Anforderungen, die an moderne Benzin- und Dieselmotoren beim Erreichen der weltweit strengsten Abgasnormen gestellt werden, weisen die Abgassysteme viele Gemeinsamkeiten auf. Bei allen Triebwerken befinden sich der Turbinenaustritt und der Eintritt der Komponenten zur Abgasnachbehandlung an der gleichen Position. Die kompakte und von Volvo patentierte Anordnung der beiden Katalysator-Monolithen sorgt für eine homogene Strömungsverteilung und sehr niedrige Strömungsverluste. Dadurch werden kurze Ansprechzeiten und eine effiziente Umwandlung der Schadstoffe sichergestellt.

Sechszylinder-Turbomotor mit souveräner Leistung

Top-Variante bei den Benzinern ist der 3,0-Liter-Turbomotor mit einer Leistung von 224 kW (304 PS). Der T6 Motor ist serienmäßig mit dem Allradantrieb AWD (All Wheel Drive) kombiniert, die Kraftübertragung erfolgt über eine Geartronic Sechsgang-Automatik. Der Volvo XC70 T6 AWD begeistert mit souveräner Kraftentfaltung und exzellenten Fahrleistungen. So steht das maximale Drehmoment von 440 Nm über einen breiten Drehzahlbereich von 2.100 bis 4.200 U/min zur Verfügung. Die Beschleunigung von 0 auf 100 km/h erfolgt in 6,9 Sekunden, die Höchstgeschwindigkeit liegt bei 210 km/h. Der Gesamtverbrauch beträgt kombiniert 10,6 Liter pro 100 Kilometer (CO₂-Ausstoß: 248 g/km).

Das Leistungsniveau des T6 Triebwerks resultiert insbesondere aus der Reduzierung der inneren Reibungswerte. Zur souveränen Kraftentfaltung trägt auch der zweiflutige Turbolader bei, der über zwei getrennte Kanäle je drei Zylinder versorgt. Diese sogenannte Twin-Scroll-Technik erlaubt den Einsatz eines kompakten und unkomplizierten Laders mit einer extrem kurzen Reaktionszeit, wie sie auch von Doppel-Turboladern bekannt ist. Die Bezeichnung „zweiflutig“ bedeutet, dass der Abgasstrom des Motors in zwei Ströme getrennt wird, bevor er auf das Turbinenrad der Turboeinheit trifft. Bei einer herkömmlichen Turboeinheit gibt es nur einen Abgasstrom. Durch die Aufteilung in zwei Abgasströme kann das Abgas an zwei geometrisch unterschiedlichen Stellen auf das Turbinenrad treffen. Das sorgt für eine spontane Reaktion und der Ladedruck kann so mit Hilfe des Verdichterrads schnell aufgebaut werden. Die Abgase werden außerdem über zwei separate Abgasrohre zur Turboeinheit geleitet. Dies reduziert die Gefahr, dass die Abgase zurückströmen und den Verbrennungsprozess eines anderen Zylinders stören. Die Energie der Abgase wird somit effektiv genutzt, um das Turbinenrad mit minimalen Verlusten anzutreiben.

Kompakte und quer eingebaute Motoren

Wie bei allen anderen Modellen sind die Motoren im Volvo XC70 quer eingebaut. Möglich wird dies durch die äußerst kompakte Bauweise der Triebwerke. Ein quer eingebauter, kompakter Motor ist die beste Methode, um das Risiko einer Deformation im Fahrgastbereich bei einer Frontalkollision zu reduzieren. Das kompakte Format des Reihen-Sechszylinder-Motors beruht auf der Positionierung der Servolenkungspumpe und des Klimakompressors hinter dem Triebwerk oberhalb des Getriebes. Daher gibt es für dieses System keinen Antrieb an der Stirnseite des Motors. Stattdessen erfolgt der Antrieb über Zahnräder auf der Rückseite der Kurbelwelle. Diese Lösung trägt den Namen READ (Rear End Ancillary Drive). Der Generator verfügt über einen Direktantrieb und bildet eine Einheit mit dem Motorblock. Dies sorgt dafür, dass Motor und Getriebe extrem wenig Platz in der Längsrichtung des Fahrzeugs in Anspruch nehmen.

Der Antrieb für die Nebenaggregate ist in einem separaten kleinen Getriebegehäuse untergebracht, wobei innerhalb der hohlen Hauptwelle eine weitere Welle rotiert. Dieses System, das auch „Shaft in Shaft“ („Welle in Welle“) genannt wird, führt zu einer deutlichen Reduzierung der Baulänge. Beide Wellen werden von Zahnrädern angetrieben und ermöglichen verschiedene Drehzahlen für den Nockenwellenantrieb bzw. zum Antrieb der Nebenaggregate. Selbst die Schwingungsdämpfer, die mögliche Vibrationen in der relativ langen Kurbelwelle des Sechszylinders auffangen, wurden in den Motorblock integriert.

Effizienter Vierzylinder-Turbo mit Benzin-Direkteinspritzung

Als erster Benziner der Drive-E Familie kommt im Volvo XC70 der 180 kW (245 PS) starke T5 zum Einsatz. Der 2,0-Liter-Vierzylinder mit Direkteinspritzung und Turboaufladung entwickelt ein maximales Drehmoment von 350 Nm, das in einem breiten Drehzahlbereich von 1.500 bis 4.800 U/min bereitsteht. Der T5 ist serienmäßig mit einer Geartronic Achtgang-Automatik sowie einem Start-Stopp-System gekoppelt und verbindet sportliche Fahrleistungen mit ausgezeichneter Effizienz. So beschleunigt der Volvo XC70 T5 Geartronic in 6,8 Sekunden von null auf 100 km/h und erreicht ein Spitzentempo von 210 km/h. Dabei liegt der Durchschnittsverbrauch bei 6,7 Litern je 100 Kilometer, was CO₂-Emissionen von 157 g/km entspricht.

D5 Turbodiesel als Top-Version bei den Selbstzündern

Überaus sparsam und leistungsstark präsentiert sich der Volvo XC70 D5 AWD. In Verbindung mit einem manuellen Sechsgang-Schaltgetriebe ist der Top-Diesel des Cross Country Modells serienmäßig mit Start-Stopp-System ausgestattet. Der D5 mit 2,4 Liter Hubraum und Doppel-Turbolader leistet 158 kW (215 PS) und produziert ein maximales Drehmoment von 420 Nm, das im Drehzahlbereich zwischen 1.500 und 3.250 U/min zur Verfügung steht (Automatik: 440 Nm bei 1.500-3.000 U/min). Der Volvo XC70 D5 AWD sprintet in 8,0 Sekunden (Automatik: 8,3 Sek.) auf 100 km/h und erzielt eine Höchstgeschwindigkeit von 210 km/h (Automatik: 205 km/h). Der Durchschnittsverbrauch beträgt 5,3 Liter je 100 Kilometer bei einem CO₂-Ausstoß von 139 g/km (Automatik: 6,4 Liter/100 km, 169 g/km CO₂).

Beim D5 Dieselmotor in Aluminium-Bauweise liefern zwei Turbolader unterschiedlicher Größe über einen breiten Drehzahlbereich einen hohen Ladedruck (1,8 bar). Dabei kommt der kleinere Lader vor allem bei niedrigen Drehzahlen zum Einsatz und sorgt für spontanes Ansprechen bei schnellen Gaspedalbewegungen. Bei höheren Drehzahlen übernimmt der große Lader zwecks optimaler Leistungsausbeute die Luftzufuhr. Zusätzlich zur Leistungssteigerung und Verbrauchssenkung bietet das Twinturbo-Konzept einen wirkungsvollen Einsatz der Abgasrückführung (EGR). Der EGR-Kühler mit vergrößertem Volumen und thermisch effizienten Kühlrippen ermöglicht eine um 25 Prozent verbesserte Wärmeableitung. Dies wiederum bewirkt eine zusätzliche Temperatursenkung der rückgeführten Abgase und damit eine Reduzierung der Stickoxid-Emissionen (NOx).

Die piezoelektrischen Kraftstoffinjektoren kommen in Kombination mit einer Hochdruck-Kraftstoffpumpe zum Einsatz, der maximale Einspritzdruck liegt bei 1.800 bar. Dieser Injektortyp spricht doppelt so schnell an wie konventionelle Einspritzdüsen, wodurch die Einspritzmengen wesentlich präziser dosierbar sind, was eine effizientere Verbrennung mit weniger Kraftstoffverbrauch und eine reduzierte Schadstoffentwicklung zur Folge hat. Dank der hohen Prozessgeschwindigkeit ist die piezoelektrische Kraftstoffdüse in der Lage, bis zu sieben separate Einspritzsequenzen pro Arbeitstakt zu realisieren. Zusammen mit den hohen Kraftstoffdrücken sind daher auch bei Drehzahlen von über 3.000 U/min sogenannte Piloteinspritzungen möglich, sodass das D5 Triebwerk eine hohe Laufkultur und niedrige Geräuschentwicklungen aufweist. Ebenso kann die Piezodüse nach der Hauptsequenz extrem kurze Nacheinspritzungen liefern, wodurch der serienmäßige Partikelfilter selbst bei niedrigen Motordrehzahlen regeneriert werden kann.

Eine Hochdruck-Kraftstoffpumpe mit zwei Pumpenelementen, deren Drehwilligkeit die Belastung anderer Komponenten reduziert, trägt zur Kraftstoffersparnis bei. Keramische Glühkerzen sorgen für exzellente Starteigenschaften. Bereits nach zwei Sekunden erreichen diese eine Temperatur von 1.000 Grad Celsius, die maximale Arbeitstemperatur liegt bei 1.300 Grad Celsius und damit um 30 Prozent höher als die konventioneller Glühkerzen. Selbst bei Außentemperaturen von minus 30 Grad Celsius ermöglichen die keramischen Glühkerzen einen Motorstart ohne Vorglühen.

D4 Triebwerk mit 2,4 Liter Hubraum

Als weitere Version mit Allradantrieb steht der Volvo XC70 D4 AWD zur Verfügung, der in Verbindung mit manuellem Schaltgetriebe mit einem Start-Stopp-System ausgerüstet ist und wahlweise mit der adaptiven Geartronic Sechsgang-Automatik erhältlich ist. Das Triebwerk mit fünf Zylindern und 2,4 Litern Hubraum entwickelt eine Leistung von 133 kW (181 PS) und ein maximales Drehmoment von 420 Nm, das im Drehzahlbereich von 1.500 bis 2.500 U/min verfügbar ist. Die Beschleunigung von 0 auf Tempo 100 erfolgt in 9,2 Sekunden (Automatik: 9,5 Sek.), die Höchstgeschwindigkeit beträgt 205 km/h (Automatik: 200 km/h). Der Durchschnittsverbrauch des Volvo XC70 D4 AWD beläuft sich auf 5,3 Liter pro 100 Kilometer (Automatik: 6,4 Liter), die CO₂-Emissionen liegen bei 139 g/km (Automatik: 169 g/km).

Hocheffizienter Drive-E D4 Vierzylinder-Dieselmotor

Volvo bietet den D4 auch mit Frontantrieb an. Hier kommt der Vierzylinder-Turbodiesel der selbst entwickelten Drive-E Motorengeneration mit 2,0 Litern Hubraum und 133 kW (181 PS) zum Einsatz. Der Selbstzünder mit i-ART Einspritztechnik entwickelt ein maximales Drehmoment von 400 Nm im Bereich von 1.750 bis 2.500 U/min. Die Beschleunigung von 0 auf 100 km/h erfolgt in 8,8 Sekunden (Automatik: 8,8 Sek.), die Höchstgeschwindigkeit beträgt 210 km/h (Automatik: 210 km/h). Die kraftvollen Fahrleistungen verbindet das per zweistufigem Turbo aufgeladene Triebwerk mit herausragend niedrigen Verbrauchs- und Emissionswerten. Im Durchschnitt konsumiert der Volvo XC70 D4 lediglich 4,5 Liter (Automatik: 4,9 Liter) auf 100 Kilometer bei CO₂-Emissionen von 117 g/km (Automatik: 129 g/km). Als Alternative zum Sechsgang-Schaltgetriebe steht hier eine Geartronic Achtgang-Automatik zur Wahl. In beiden Getriebevarianten gehört ein Start-Stopp-System zur Serienausstattung.

Bremsenergie-Rückgewinnung

Zur weiteren Optimierung der Kraftstoffeffizienz und Leistung sind alle Motoren mit der intelligenten Bremsenergie-Rückgewinnung von Volvo ausgestattet. Sobald der Fahrer das Bremspedal betätigt oder bei eingelegtem Gang das Gaspedal loslässt, nutzt der Generator die kinetische Energie und leitet sie an die Batterie. Auf diese Weise wird der Kraftstoffverbrauch zusätzlich um zwei bis drei Prozent verringert. Beim Beschleunigen kuppelt sich der Generator ab, damit dem Motor die maximale Leistung zur Verfügung steht.

Rußpartikelfilter serienmäßig und wartungsfrei

Die Dieselmotoren verfügen über eine besonders effektive Abgasreinigung. Der serienmäßige Rußpartikelfilter sorgt für eine wirksame Schadstoffreduzierung. Mehr als 95 Prozent der feinen Rußteilchen werden mithilfe der Filtertechnik absorbiert. Zu diesem Zweck werden die Abgase über ein Kapillarsystem geleitet, wobei sich die Feinpartikel in dafür vorgesehenen Taschen absetzen. Mit zunehmender Füllung dieser Hohlräume entsteht ein steigender Abgasgegendruck, der wiederum eine Erhöhung der Abgastemperatur zur Folge hat. Die Erhitzung genügt zum Verbrennen der überschüssigen Rußpartikel. Der Einsatz von Additiven ist nicht nötig. Der Vorgang dauert etwa 20 Minuten und wiederholt sich je nach Fahrweise im Abstand von etwa 500 bis 1.000 Kilometern, ohne dass er vom Fahrer bemerkt wird. Dieses Prinzip garantiert eine gleichmäßige und rückstandsfreie Beseitigung der feinen Rußteilchen. Die Lebensdauer des wartungsfrei agierenden Reinigungssystems ist auf bis zu 240.000 Kilometer ausgelegt.

Achtgang-Automatikgetriebe für die Volvo Drive-E Motoren

Die hocheffizienten Volvo Drive-E Motoren sind serienmäßig (T5) oder optional (D4) mit der Geartronic Achtgang-Automatik inklusive Start-Stopp-Funktion ausgerüstet. Das Getriebe leistet einen signifikanten Beitrag zur Verringerung des Kraftstoffverbrauchs und zur Entfaltung des fahrdynamischen Potenzials der Motoren.

Die im Vergleich zur Geartronic Sechsgang-Automatik verbesserte Abstufung und höhere Getriebespreizung senken das Drehzahlniveau, was neben einem geringeren Verbrauch auch zu einer Reduzierung des Geräuschniveaus und damit zur Steigerung des Fahrkomforts beiträgt. Die optimierte Getriebesteuerung ermöglicht um bis zu 50 Prozent schnellere Gangwechsel, die vom Fahrer kaum noch wahrgenommen werden. Dadurch wird zugleich gewährleistet, dass der Motor stets im optimalen Drehzahlbereich betrieben wird, um Verbrauch und Emissionen möglichst gering zu halten und dennoch das volle Leistungspotenzial des Triebwerks abrufen zu können.

Zur weiteren Erhöhung des Schaltkomforts kommt in Verbindung mit den Dieselmotoren zudem ein neues Dämpfersystem zum Einsatz, das Schwingungen ausgleicht und so die Wechsel der Fahrstufen weiter verfeinert. Für ein besonders sportliches Fahrerlebnis lassen sich die Gänge per Automatik-Wählhebel oder mit den optionalen Lenkrad-Schaltwippen auch manuell wechseln.

Eco+ Funktion für eine besonders sparsame Fahrweise

In allen Drive-E Motorisierungen mit Achtgang-Automatik steht die Eco+ Funktion zur Verfügung, die über einen Schalter an der Mittelkonsole aktiviert werden kann. Sie unterstützt durch eine Optimierung von Motorsteuerung, Getriebeschaltpunkten und Ansprechverhalten einen umweltbewussten und besonders sparsamen Fahrstil. Zudem wird im Eco+ Modus der Motor schon bei 7 km/h durch das Start-Stopp-System abgeschaltet anstatt erst beim Stillstand des Fahrzeugs.

Zwei weitere Bestandteile des Eco+ Modus sind die Segelfunktion Eco-Coast und die Klimafunktion Eco-Climate. Mit Eco-Coast wird durch die Entkopplung des Antriebsstrangs die kinetische Energie des Fahrzeugs optimal ausgenutzt. Sobald der Fahrer bei Geschwindigkeiten ab 50 km/h und vom fünften Gang aufwärts den Fuß vom Gaspedal nimmt, wird die Motorbremse deaktiviert und die Motordrehzahl auf Leerlaufniveau abgesenkt. Dadurch ist ein kraftstoffsparendes Segeln möglich, ohne dass das Motorschleppmoment das Fahrzeug abbremst.

Der Eco-Climate Modus trägt durch das Abschalten der Klimaanlage und eine Reduzierung des Stromverbrauchs im Bordnetz zur weiteren Verbrauchssenkung bei. Dabei lässt sich die Klimaanlage durch die Betätigung des AC-Schalters jederzeit weiter einschalten, während die übrigen Funktionen des Eco-Climate Modus aktiviert bleiben. Alle Eco+ Funktionen können manuell durch den Schalter an der Mittelkonsole ein- und wieder ausgeschaltet werden; sie werden automatisch deaktiviert, wenn der Fahrer in den Sport-Modus des Automatikgetriebes wechselt.

Launch Control

Als Bestandteil der Achtgang-Automatik führt Volvo mit der Launch Control eine Funktion ein, die eine besonders sportliche Beschleunigung aus dem Stand ohne ein Durchdrehen der Räder ermöglicht. In diesem Modus wird die Traktionskontrolle auf die bestmögliche Beschleunigungsleistung ausgelegt. Zugleich wird der Turbo maximal aufgeladen und die Schaltgeschwindigkeit des Getriebes nochmals erhöht. Beim Lösen des Bremspedals wird zudem ein Overboost des Motors ausgelöst, der zusätzliche Leistung für die Beschleunigung freisetzt.

Aktiviert wird die Launch Control bei stehendem Fahrzeug durch das gleichzeitige komplette Durchdrücken von Gas- und Bremspedal. Sie kann nur nach Erreichen der optimalen Betriebstemperatur sowie bei äußeren Temperaturen zwischen +5° und +30° Grad genutzt werden.

Komfort und Fahrvergnügen mit Automatik und Geartronic

In Verbindung mit den Fünfzylinder-Dieselmotoren sowie dem Reihen-Sechszylinder-Benziner im Volvo XC70 T6 AWD bietet Volvo je nach Motorisierung serienmäßig oder optional ein Sechsgang-Automatikgetriebe mit Geartronic-Funktion an, das für hohen Schaltkomfort und dynamischen Vortrieb sorgt. Die Abstimmung der Fahrstufen wurde zwar sportlich ausgelegt, zugleich trägt jedoch der lang übersetzte sechste Gang zum ruhigen und verbrauchsgünstigen Dahingleiten bei. Zu diesem Zweck wurde das Motor- und Getriebesteuermodul CVC (Complete Vehicle Control) entwickelt, bei dem die integrierte Software eine perfekte Anpassung von Gangwahl, Drehmomentwandler und Drehmoment auf die jeweils aktuelle Fahrsituation gewährleistet.

Die sportliche Abstimmung wird unter anderem dadurch betont, dass die Schaltautomatik beim Durchfahren einer Kurve den Gangwechsel verzögert, sofern die maximale Drehzahl noch nicht erreicht ist: Erst am Ausgang der Kurve wird beim Beschleunigen die nächsthöhere Fahrstufe gewählt. Für sportlich ambitionierte Fahrer, die lieber selbst die Fahrstufen wechseln möchten, steht die Geartronic-Funktion zur Verfügung; sie erlaubt die manuellen Gangwechsel über den Wählhebel oder über die optionalen Schaltwippen am Dreispeichen-Lenkrad.

Der individuelle Beschleunigungsstil des Fahrers wird jedoch auch im Automatikbetrieb berücksichtigt. Zu diesem Zweck agiert das Automatik-Getriebe bei der Festlegung der Schaltpunkte adaptiv. Dies bedeutet, dass je nach Bedarf entweder eine betont sportliche oder eine besonders entspannte Fahrweise unterstützt wird. Für einen dynamisch orientierten Beschleunigungsstil werden die einzelnen Fahrstufen länger genutzt, zurückhaltender Umgang mit dem Gaspedal bewirkt frühzeitiges Hochschalten.

Polestar Performance Leistungsoptimierung

Für das stärkste Benzinaggregat T6 und den Top-Diesel D5 steht darüber hinaus die Polestar Performance Leistungsoptimierung zur Verfügung, die den Fahrspaß und die ohnehin schon souveräne Kraftentfaltung nochmals erhöht. Die Leistung des T6 Triebwerks steigt damit von 224 kW (304 PS) auf 242 kW (329 PS), das maximale Drehmoment legt von 440 Nm auf 480 Nm zu. Das D5 Aggregat mit Polestar Leistungsoptimierung leistet statt 158 kW (215 PS) dann 169 kW (230 PS), sein maximales Drehmoment erhöht sich von 440 Nm auf 470 Nm. Trotz der spürbaren Zunahme von Kraftentfaltung und Agilität verändern sich die zertifizierten Abgas- und Verbrauchswerte beider Modelle nicht, zudem bleibt die volle Volvo Herstellergarantie uneingeschränkt erhalten.

Kraftstoffverbrauch in l/100 km für Volvo XC70:
15,1 – 4,9 (innerorts), 8,1 – 4,3 (außerorts), 10,6 – 4,5 (kombiniert);
CO₂ -Emissionen (kombiniert): 248 – 117 g/km; CO₂ -Effizienzklassen: G – A+;
Angaben gemäß VO/715/2007/EWG.

Kraftübertragung und Fahrwerk

Fahrspaß und Dynamik

• Permanenter Allradantrieb mit PreTension®

• Eine Version mit Frontantrieb

• Aktives Fahrwerk mit Four C-Technik optional

Der Volvo XC70 präsentiert sich als komfortabler Premium-Kombi mit hoher Funktionalität und großzügigen Platzverhältnissen. Dank des Allradantriebs bei den AWD-Modellen und der erhöhten Bodenfreiheit überzeugt das Cross Country Modell sowohl auf der Straße als auch abseits befestigter Pisten. Voraussetzung dafür ist eine durchdachte Fahrwerkstechnik, die außerdem einzigartige Sicherheitsreserven zu bieten hat. Dazu trägt nicht zuletzt die serienmäßige Fahrdynamikregelung ESC bei. Sichere Straßenlage und perfekte Fahrstabilität ermöglichen dem Fahrer optimale Kontrolle, weil auch die speziellen Einsatzzwecke eines Kombis berücksichtigt werden. Denn gerade wenn ein Fahrzeug voll beladen ist, spielt die Fahrstabilität eine entscheidende Rolle. Die Karosserie zeichnet sich durch eine hoch entwickelte Struktur aus und verfügt über ein herausragendes Crashverhalten sowie eine hohe Torsionssteifigkeit. Durch die Verwendung verschiedener hochfester Stähle weist der Volvo XC70 eine hohe Verwindungssteifigkeit auf, die die grundlegende Voraussetzung für Fahrvergnügen und hohe Fahrstabilität ist.

Aktives Fahrwerk mit Four C-Technik und drei Abstimmungsstufen

Der Volvo XC70 kann optional mit einem aktiven Fahrwerk ausgestattet werden, das auf der Four C-Technik (Countinuously Controlled Chassis Concept) von Volvo basiert. Diese moderne, aktive Fahrwerksregelung verfügt über zahlreiche Sensoren, die den Fahrzustand permanent überwachen. Dabei wird die Abstimmung der Stoßdämpfer in Sekundenbruchteilen der aktuellen Fahrsituation und Geschwindigkeit angepasst. Mit einem aktiven Fahrwerk werden die Fahreigenschaften unter allen Bedingungen deutlich verbessert, das Fahrverhalten wird präziser, und zugleich sorgt es für ein Plus an Fahrspaß.

Je höher die Geschwindigkeit, desto straffer ist die Abstimmung der Dämpferkennung. Dadurch ist der Volvo XC70 selbst bei hohem Tempo immer sicher beherrschbar. Das System reduziert zugleich die Nick-, Tauch- und Rollneigungen des Fahrzeugs bei starker Beschleunigung, scharfem Abbremsen oder plötzlichen Lenkbewegungen.

Beim Four C-System kann der Fahrer per Knopfdruck unter drei verschiedenen Fahrwerkseinstellungen wählen und so die Charakteristik nach seinen persönlichen Vorlieben ändern. In der Position „Comfort“ sorgt eine vergleichsweise weiche Dämpfung für größere Federwege und betont komfortables Fahrverhalten. Im Modus „Sport“ erfolgen Lenk- und Fahrwerksreaktionen dank strafferer Dämpferkennungen spontaner und direkter. In der auf maximale Traktion ausgelegten „Advanced“-Funktion ist der Volvo XC70 für eine betont dynamische Fortbewegung auf Asphalt abgestimmt. Unabhängig davon übernimmt Four C in Grenz- und Notsituationen grundsätzlich die Kontrolle und hilft dem Fahrer, das Fahrzeug zu stabilisieren.

Die von den Sensoren kontinuierlich gesammelten Informationen werden an einen Mikroprozessor übertragen, der die Stoßdämpfer blitzschnell an die herrschenden Fahrverhältnisse anpasst. Die Dämpfung wechselt in einer 25stel Sekunde von weich auf hart.

Die registrierten Bewegungen sind:

• Längs- und Querbeschleunigung
• Vertikale Position der Räder
• Fahrzeuggeschwindigkeit
• Lenkradbewegungen
• Aktuelles Motordrehmoment
• Bremsen

Jeder Sensor überträgt etwa 500 Signale pro Sekunde. Diese Signale werden dann in einem elektronischen Steuergerät verarbeitet, das die Längs- und Querbeschleunigung berechnet.

Permanenter Allradantrieb mit PreTension®

Die mit permanentem AWD-Antrieb ausgerüsteten Varianten des Volvo XC70 erfüllen höchste Ansprüche an Traktion und Fahrstabilität. Das elektronisch gesteuerte Allradsystem bewirkt, dass die Motorleistung je nach Fahrsituation variabel auf beide Achsen verteilt wird. Dafür sorgt die elektronische Haldex-Kupplung der fünften Generation in Verbindung mit der Fahrdynamikregelung ESC.

Auf trockener Fahrbahn und in normalen Verkehrssituationen wird die Motorleistung zu 95 Prozent auf die Vorderräder übertragen. Sobald Nässe oder Glätte die Haftung verringern, werden bis zu 65 Prozent der Antriebskraft stufenlos über die Haldex-Kupplung an die Hinterräder umgeleitet. Mit Hilfe der elektronischen Steuerung, die den Fahrbahnkontakt permanent überwacht, wird das Durchdrehen der Antriebsräder verzögerungsfrei unterbunden. Die Kraftverteilung entspricht so in jeder Situation dem aktuellen Bedarf. Sie erfolgt über eine in einem Ölbad laufende Lamellenkupplung, der notwendige Arbeitsdruck wird bei der Haldex-Kupplung der fünften Generation von einer elektrischen Ölpumpe und einem Druckspeicher erzeugt. Unabhängig von Drehzahlunterschieden zwischen den Achsen kann so die Kupplung je nach Fahrzustand aktiviert oder durch die so genannte PreTension®-Funktion sogar präventiv geschlossen werden wie etwa beim Anfahren.

Auch bei starker Beschleunigung sowie in schnell durchfahrenen Kurven wird die Antriebskraft innerhalb von Sekundenbruchteilen so verteilt, dass eine optimale Fahrstabilität gewährleistet ist. Das innovative AWD-System im Volvo XC70 ist somit über eine Traktionshilfe hinaus auch ein Fahrdynamiksystem, das über Änderungen der Kraftverteilung zwischen Vorder- und Hinterachse das Fahrverhalten beeinflussen kann. So wird beispielsweise beim Herausbeschleunigen aus Kurven die Untersteuertendenz reduziert.

Beim Anfahren auf rutschigem Untergrund wie beispielsweise auf Schnee oder Matsch verteilt das Allradsystem des Volvo XC70 die Antriebskraft stets auf die Räder mit der besten Traktion. Auch ein plötzlicher Traktionsverlust auf einer Fahrzeugseite wird vom AWD-System und der Fahrdynamikregelung ESC ausgeglichen. Beim Durchdrehen eines einzelnen Vorder- oder Hinterrades wird die Kraftverteilung dort innerhalb weniger Millisekunden reduziert und auf die anderen Räder mit besserer Traktion verteilt. Zu diesem Zweck steht das Steuerungssystem des Allradantriebs im permanenten Datenaustausch mit der Motorsteuerung, dem ESC-System und den Sensoren des Bremssystems.

Einstellbare Servolenkung

Für den Volvo XC70 steht optional eine geschwindigkeitsabhängige Servolenkung zur Verfügung. Bedarfsgerecht bietet das System bei niedrigeren Geschwindigkeiten, beispielsweise beim Einparken, eine größere Servounterstützung, bei zunehmender Geschwindigkeit wird sie sukzessive reduziert. Für ein perfektes Fahrgefühl und eine individuelle Anpassung an den jeweiligen Fahrstil kann die Servounterstützung elektronisch eingestellt werden, wobei drei verschiedene Stufen zur Auswahl stehen.

Elektromechanische Parkbremse serienmäßig

Für das komfortable Anfahren am Berg ist der Volvo XC70 serienmäßig mit einer elektromechanischen Parkbremse ausgestattet – ein echtes Komfortplus, insbesondere mit manueller Schaltung. Wird die elektromechanische Parkbremse beispielsweise an einer Ampel aktiviert, so löst sie sich automatisch wieder, sobald der Fahrer das Gaspedal betätigt. Aktiviert und abgeschaltet wird sie durch Betätigung eines Hebels links neben dem Lenkrad. Um zu gewährleisten, dass die Parkbremse beim Abstellen des Fahrzeugs stets aktiv ist, wird ihre Bremskraft darüber hinaus automatisch aktiviert, sobald der Schlüssel aus dem Schloss gezogen oder – sofern das Fahrzeug über die Keyless Drive Funktion verfügt – die Fahrertür geöffnet wird. Alle Volvo XC70 mit Schaltgetriebe verfügen zudem serienmäßig über einen Berganfahrassistenten.

Fahrdynamikregelung ESC sorgt für optimalen Fahrbahnkontakt

Der Volvo XC70 ist serienmäßig mit der elektronischen Stabilitätskontrolle ESC (Electronic Stability Control) ausgestattet. Das System reduziert das Drehmoment des Motors und wirkt mit einem gezielten Bremsimpuls einem Ausbrechen des Fahrzeugs entgegen. Die Kombination von Systemen wie Four C, AWD und ESC ermöglicht ein dynamisches und sicheres Fahrerlebnis unter praktisch allen Fahrbedingungen, auch bei voller Beladung.

Die Aufgabe des ESC besteht darin, jederzeit für einen optimalen Fahrbahnkontakt aller Räder sowie eine optimale Fahrstabilität zu sorgen und eventuelle Traktionsverluste auszugleichen. Zu diesem Zweck registrieren Sensoren permanent das Drehmoment jedes Rades sowie den Lenkwinkel, die Fahrgeschwindigkeit, die Querbeschleunigung und die Spurstabilität des Fahrzeugs.

Als wichtigste Messgröße für Fahrstabilität dient darüber hinaus die als Gierrate bezeichnete Bewegung des Fahrzeugs um die eigene Hochachse. Jede Tendenz zum Über- oder Untersteuern wird von den Sensoren der ESC erfasst. Mit einer Reduzierung der Motorleistung und mit einem gezielten Bremsimpuls an eines oder mehrere Räder wird die Stabilität des Fahrzeugs wieder hergestellt, noch bevor der Fahrer überhaupt eingreifen muss. Sobald das Fahrzeug untersteuert, indem es über die Vorderräder zum Kurvenaußenrand schiebt, wird das kurveninnere Hinterrad abgebremst. Das dabei entstehende Giermoment bewirkt ein gezieltes Eindrehen in die Kurve. Beim Übersteuern wird das kurvenäußere Vorderrad abgebremst und somit ein Ausbrechen des Hecks verhindert.

Ausstattung

Premium-Komfort auf allen Wegen

• Drei Ausstattungslinien und umfangreiche Serienausstattung

• Neue Black Edition mit hochwertigen Design-Details

• Infotainment-System Sensus Connect bringt das Internet ins Auto

Der Volvo XC70 verfügt serienmäßig über alle Voraussetzungen, um den Alltagsverkehr, Langstreckentouren und automobile Abenteuer abseits fester Pisten komfortabel und sicher zu machen. Hochwertige Materialien in bester Verarbeitung sorgen für ein luxuriöses Ambiente, und bereits die Serienausstattung ist überaus umfangreich. Mit insgesamt drei Ausstattungslinien sowie einem anspruchsvollen Options- und Zubehörprogramm, das auch ein intelligentes Laderaumsystem umfasst, wird der Volvo XC70 allen Ansprüchen gerecht. Zudem bietet Volvo den Premium-Kombi in der neuen Black Edition an.

Umfangreiche Serienausstattung

Der Volvo XC70 ist ein angenehmer und komfortabler Partner auf allen Wegen. Dafür sorgt nicht zuletzt die umfangreiche Serienausstattung. Unter anderem gehören das City Safety System, ABS mit EBV, ein hydraulischer Bremsassistent, die Fahrdynamikregelung ESC, ein Reifendruck-Kontrollsystem, zweistufig auslösende Fahrer- und Beifahrerairbags, Kopf-Schulter-Airbags, Seitenairbags, 16-Zoll-Leichtmetallfelgen, eine Klimaautomatik, ein Multifunktions-Lederlenkrad, ein Lederschalthebel mit Klavierlack-Dekoreinlage, die Aluminium-Einlagen „Shimmer Graphite“, das Audiosystem Performance Sound, elektrische Fensterheber, eine Zentralverriegelung mit Funkfernbedienung und eine Geschwindigkeitsregelanlage zum Lieferumfang in der Ausstattungslinie Kinetic. Inbegriffen sind hier auch ein Luftqualitätssystem mit Aktivkohlefilter und automatischer Umluftschaltung sowie ein Beschlagsensor zur automatischen Aktivierung der Defrosterfunktion. Ebenfalls eingeschlossen ist in den Versionen mit Schaltgetriebe ein Berganfahrassistent.

Das Komfortniveau des Volvo XC70 lässt sich mit der Ausstattungslinie Momentum weiter steigern. Sie verfügt zusätzlich unter anderem über eine digitale Instrumentenanzeige, einen Innenspiegel mit Abblendautomatik, einen Regensensor mit automatischer Lichtfunktion, elektrisch anklappbare Außenspiegel inklusive Bodenleuchten und das Audiopaket High Performance Sound mit Radio/CD-Kombination mit acht Lautsprechern, AUX- und USB-Schnittstelle sowie einer Bluetooth Freisprecheinrichtung inklusive Audio-Streaming. Ebenfalls zum Umfang gehören eine Einparkhilfe hinten, eine Lederpolsterung, eine Sitzheizung vorn, eine beheizbare Windschutzscheibe, Chromapplikationen an der Front und im Innenraum sowie 17-Zoll-Leichtmetallfelgen. Den Sitzkomfort erhöht eine elektrisch einstellbare Lordosenstütze an den Vordersitzen.

Als Top-Variante ist die Ausstattungslinie Summum verfügbar. Sie beinhaltet zusätzlich Dual-Xenon-Scheinwerfer mit dynamischem Kurvenlicht, 18-Zoll-Leichtmetallfelgen, einen elektrisch einstellbaren Fahrersitz mit Memory-Funktion und die erweiterte Ambientebeleuchtung. Darüber hinaus umfasst das höchste Ausstattungsniveau das neue Infotainment-System Sensus Connect in Verbindung mit dem Audiosystem High Performance Sound sowie das Sensus 3D-Navigationssystem mit integriertem Festplattenspeicher, optimierter Sprachsteuerung, Send-to-Car-Funktion und Volvo Lifetime MapCare.

Volvo XC70 Black Edition: Dynamisches Design und exklusive Ausstattung

Mit der Black Edition legt Volvo zum Modelljahr 2015 ein besonders attraktives Editionsmodell des Volvo XC70 auf. Das Fahrzeug zeichnet sich durch mehrere Details in hochglänzendem Schwarz aus, darunter die Außenspiegelkappen, die Rahmen der Seitenfenster, die Heckklappenleiste sowie die Dachreling. Zur Serienausrüstung zählen auch speziell gestaltete Diamantschnitt-Räder in 18 Zoll. Außerdem ist er zum ersten Mal mit einem Dynamik-Fahrwerk erhältlich. Im Interieur verfügt das Editionsmodell über Sportpedale sowie Leder-Komfortsitze mit kontrastierenden cremefarbenen Nähten, die sich auch an den Türverkleidungen, der Mittelarmlehne, den Fußmatten und am Sportlenkrad wiederfinden.

Der Volvo XC70 Black Edition basiert auf der Ausstattungslinie Momentum und ist serienmäßig mit dem neuen Internet-fähigen Infotainment-System Sensus Connect sowie dem Sensus 3D-Navigationssystem ausgerüstet. Zum Serienumfang gehört außerdem das Audiopaket High Performance Sound mit Radio/CD-Kombination und acht Lautsprechern, AUX- und USB-Schnittstelle sowie einer Bluetooth Freisprecheinrichtung inklusive Audio-Streaming.

Hochwertige Ausstattungspakete mit Preisvorteil

Für den Volvo XC70 stehen attraktive Optionspakete zur Wahl, die einen Preisvorteil von bis zu 39 Prozent gegenüber den Einzeloptionen bieten. Zum Modelljahr 2015 hat Volvo das Angebot um das Business-Paket Pro und das Inscription-Paket erweitert.

Das Business-Paket umfasst das Infotainment-System Sensus Connect mit High Performance Sound inklusive Radio, CD/DVD-Player, AUX- und USB-Schnittstelle sowie Bluetooth-Freisprecheinrichtung mit Unterstützung von Audio Streaming, eine Einparkhilfe hinten sowie das Sensus 3D-Navigationssystem mit Sprachsteuerung, integriertem Festplattenspeicher und Volvo Lifetime MapCare.
Preisvorteil gegenüber den Einzeloptionen: 33 Prozent.

Das Business-Paket Pro umfasst zusätzlich Sensus Connect Pro mit Volvo on Call inklusive Modem, Außenantenne und WiFi-Hotspot für mobile Endgeräte.
Preisvorteil gegenüber den Einzeloptionen: 32 Prozent.

Das Inscription-Paket beinhaltet eine mit Leder (Anthrazit) bezogene Armaturentafel, die Inscription Echtholzeinlage „Dark Walnut“ für Armaturentafel, Belüftungsdüsen, Mittelkonsole und Türen sowie belüftete Vollleder-Komfortsitze vorn.
Preisvorteil gegenüber den Einzeloptionen: 33 Prozent.

Das Fahrerassistenz-Paket umfasst das Blind Spot Information System (BLIS) zur Überwachung des „toten Winkels“ und das Driver Alert System mit Warnung bei Übermüdung und unbeabsichtigtem Verlassen der Fahrspur. Inklusive sind auch die Verkehrszeichen-Erkennung, der Fernlicht-Assistent und das aktive Geschwindigkeits- und Abstandsregelsystem mit Bremsassistent Pro. Dazu zählen der Notbremsassistent mit automatischer Fußgänger- und Fahrradfahrer-Erkennung sowie ein Stau-Assistent und der Distanzwarner.
Preisvorteil gegenüber den Einzeloptionen: 39 Prozent.

Zum Familien-Paket gehören zweistufige, in die äußeren Fondsitze integrierte Kindersitze und eine elektrische Kindersicherung für die hinteren Türen. Zudem ist der Beifahrer-Airbag abschaltbar.

Das Licht-Paket umfasst Dual-Xenon-Scheinwerfer mit dynamischem Kurvenlicht und die Ambientebeleuchtung.
Preisvorteil gegenüber den Einzeloptionen: 26 Prozent.

Zum Sicherheits-Komfortpaket zählen der Personal Car Communicator (PCC) inklusive elektronischem Zugangs- und Startsystem, Verbundglas-Seitenfester, eine Alarmanlage mit Fernbedienung sowie eine separate Handschuhfach- und Kofferraumverriegelung.
Preisvorteil gegenüber den Einzeloptionen: 38 Prozent.

Das Laderaum-Paket beinhaltet eine automatische Betätigung der Heckklappe, ein Gepäcksicherungsnetz sowie ein Befestigungssystem für Tragetaschen und einen 12-Volt-Anschluss im Gepäckraum. Zudem kann die Rückenlehne des Beifahrersitzes nach vorn geklappt werden, um den Transport besonders langer Gegenstände zu ermöglichen.
Preisvorteil gegenüber den Einzeloptionen: 24 Prozent.

Zum Winter-Paket gehören beheizbare Sitze für Fahrer und Beifahrer, beheizbare Scheibenwaschdüsen sowie eine beheizbare Windschutzscheibe.
Preisvorteil gegenüber den Einzeloptionen: 12 Prozent.

Das Xenium-Paket umfasst einen elektrisch einstellbaren Beifahrersitz, Einparkhilfe vorn und hinten und ein elektrisch bedienbares Glas-Schiebe-Hebedach.
Preisvorteil gegenüber den Einzeloptionen: 31 Prozent.

Für den Volvo XC70 stehen verschiedene Polsterungen in Textil/T-Tech, Textil/Leder sowie Vollleder-Varianten in diversen Ausführungen zur Wahl. Des Weiteren sind unterschiedliche Innenraum-Designs mit Holz- oder Aluminium-Einlagen verfügbar. Besonders edle Polsterungen samt passender Mittelkonsole und Einstiegsleisten bietet die auf maximale Individualität und Eleganz ausgelegte Inscription Linie. Sie umfasst etwa die Echtholzeinlage „Dark Walnut“ mit dazu passender Echtholz-Jalousie für den Mitteltunnel. Darauf abgestimmt ist auch das optional erhältliche Holz-/Lederlenkrad im Vierspeichen-Design, das ebenfalls über die Inscription „Dark Walnut“ Einlagen verfügt. Für ein individuelles Styling des Volvo XC70 sind außerdem zehn Uni- und Metallic-Lackierungen erhältlich, darunter drei besonders edle Inscription Farbtöne.

Audiosysteme für höchste Ansprüche

Zum Modelljahr 2015 hat der schwedische Automobilhersteller das Angebot an Audiosystemen im Volvo XC70 weiter verfeinert. So ist das Premium Sound System jetzt mit neuen Alumaprene-Lautsprechern des Premium-Herstellers Harman Kardon ausgerüstet: fünf 25-mm-Hochtöner in Armaturentafel und Türen, ein 80-mm-Mitteltöner in der Armaturentafel, zwei 80-mm-Mitteltöner in den vorderen Türen, zwei 165-mm-Langhub-Tieftöner in den vorderen Türen sowie zwei 165-mm-Tieftöner in den hinteren Türen. Optional sind zwei 130-mm-Bandpass-Subwoofer für den Kofferraum erhältlich. Die Lautsprecher sind dank des hochmodernen Verstärkers mit Dirac Live Technik optimal aufeinander abgestimmt und perfekt auf die Innenraumdimensionen des Volvo XC70 zugeschnitten. Die Verbindung aus Langhub-Tieftöner, Kalotten-Hochtöner und größeren Mitteltönern im Center-Lautsprecher und in den Türen sorgt für ein Audio-Erlebnis der absoluten Spitzenklasse. Der digitale Klasse-D-Verstärker mit 5x130 Watt erzeugt einen reichhaltigen Klang mit kristallklaren Höhen und kraftvollen verzerrungsfreien Bässen.

Die Audio-Anlagen im Überblick:

Performance Sound – mit 5-Zoll-Farbdisplay, Radio/CD-Kombination (MP3-/WMA-fähig), 4x20 Watt Verstärker und sechs Lautsprechern sowie AUX-Anschluss.

High Performance Sound – mit 5-Zoll-Farbdisplay, Radio/CD-Kombination (MP3-/WMA-fähig), 4x45 Watt Verstärker und acht Lautsprechern, AUX- und USB-Schnittstelle sowie Bluetooth Freisprecheinrichtung.

Sensus Connect mit High Performance Sound – mit 7-Zoll-Farbdisplay, 4x45 Watt-Verstärker, Radio/DVD-Player mit acht Lautsprechern, AUX-Anschluss, USB-Schnittstelle, Bluetooth Freisprecheinrichtung inkl. Audio Streaming, Internet-Zugang, Internet-Radio und Apps (über gekoppeltes Smartphone), Festplattenspeicher, Sprachsteuerung, digitale Fahrzeug-Bedienungsanleitung.

Sensus Connect mit Premium Sound Multimedia by Harman Kardon – mit 7-Zoll-Farbdisplay, 5x130 Watt-Verstärker, Radio/DVD-Player mit zwölf Lautsprechern und 7-Zoll-Monitor, Dolby Surround ProLogic II und Dolby Digital 5.0 Cinema Edition, AUX-Anschluss, USB-Schnittstelle, Bluetooth Freisprecheinrichtung inkl. Audio Streaming, Internet-Zugang, Internet-Radio und Apps (über gekoppeltes Smartphone), Festplattenspeicher, Sprachsteuerung, digitale Fahrzeug-Bedienungsanleitung.

Bei der Top-Variante Sensus Connect mit Premium Sound genießen die Insassen des Volvo XC70 dank Dolby Digital einen unwiderstehlichen Surround-Sound mit exzellenter Audio-Qualität bei allen Dolby Digital Titeln. Dies sorgt bei live aufgenommenen Musikstücken für ein Hörerlebnis, das mit dem in einem Konzertsaal vergleichbar ist. Darüber hinaus bietet das System Dolby Pro Logic II Surround, wodurch normale Stereo-Musikstücke den vollen Surround-Sound erhalten. Für ein bestmögliches Hörerlebnis verfügt das System über eine spezielle Abstimmungsfunktion. Dabei kann das Audio-Erlebnis in drei speziellen Einstellungen für den jeweiligen Bedarf optimiert werden: für den Fahrer, die Frontpassagiere oder alle Insassen. Das System spielt DVD und CD mit den Musikformaten MP3, AAC oder WMA sowie AVI und Video DivX und unterstützt zudem das Bluetooth Audio Streaming (A2DR).

Integriertes DVD-System für die Rücksitze

Der Volvo XC70 kann über das Zubehörprogramm mit einem hochwertigen Entertainment-System für die Fond-Passagiere ausgestattet werden, dem sogenannten RSE (Rear Seat Entertainment). Das System beinhaltet einen integrierten DVD-Player, zwei 8-Zoll-Monitore auf der Rückseite der vorderen Kopfstützen, kabellose und klappbare Kopfhörer sowie eine Fernbedienung. Eine zusätzliche Steckerverbindung ermöglicht den Anschluss von Spielekonsolen, Videokameras und einem weiteren DVD-Player. Beide Monitore können unabhängig voneinander genutzt werden. Zudem sind aktuelle Fernsehsendungen im digitalen DVB-T-Format, abhängig von der lokalen Netzverfügbarkeit, empfangbar.

Kabellose Bluetooth Steuerung für Mobiltelefone

Optional lassen sich Bluetooth Mobiltelefone im Volvo XC70 kabellos über das bordeigene System betreiben. Nach dem Aktivieren der Bluetooth Funktion erkennt und registriert das Telefonmodul des Volvo XC70 das Mobilgerät und schaltet es auf die Freisprecheinrichtung. Über diese Verbindung lassen sich außerdem SMS-Nachrichten via Informationsdisplay im Armaturenbrett lesen oder das Audiosystem bei eingehenden Anrufen automatisch stumm schalten.

Vollintegriert und vernetzt: Das neue Infotainment-System Sensus Connect

Mit dem Infotainment-System Sensus Connect hebt Volvo die Bedienung und Konnektivität sowie die Informations- und Unterhaltungsangebote auf ein neues Niveau. Da bei Volvo die Menschen im Mittelpunkt stehen, wurde das System trotz des hohen Funktionsumfangs auf eine möglichst einfache und intuitive Bedienung ausgelegt. Volvo bietet Sensus Connect wahlweise mit den Audiosystemen High Performance Sound und Premium Sound an.

Sensus Connect ist auf die Verbesserung jener Aspekte ausgerichtet, die dem modernen Autofahrer wirklich wichtig sind. Dies schließt neben einer Bedienung der wichtigsten Komfortausstattungen wie Audiosystem und Klimaregelung auch die Integration von Internet-Funktionen ein. Damit können Kunden ihren Volvo XC70 mit der digitalen Welt verbinden und zahlreiche Vorzüge im Fahrzeug nutzen, die sie von ihrem heimischen Computer oder ihrem Smartphone kennen. Die erforderliche Internetverbindung wird über eine integrierte SIM-Karte oder das Mobiltelefon des Fahrers bereitgestellt; dabei kann die Kopplung zwischen Smartphone und Fahrzeugsystem zusätzlich zu Bluetooth jetzt auch über WiFi erfolgen, was eine schnellere Datenübertragung ermöglicht.

Mit Sensus Connect lassen sich beispielsweise über den Webbrowser alle beliebigen Internetseiten aufrufen und auf dem 7-Zoll-Farbbildschirm darstellen. Nach speziellen Orten in der Umgebung – ob nach Tankstellen, Restaurants, Sehenswürdigkeiten oder Apotheken – kann mit der App „Local Search“ gesucht werden. Die App „TuneIn“ bringt ein webbasiertes Radio mit mehr als 80.000 Sendern ins Auto. Diese Sender sind übrigens wie FM/AM und das Digitalradio DAB im Menü Radio integriert und nicht in einem Untermenü versteckt – ein Beispiel für den durchdachten und intuitiven Aufbau des Bediensystems. Dazu gibt es weitere Internet-Radio-Services wie Stitcher oder auch Hörbuch-Angebote.

Ein Höchstmaß an Komfort und Nutzwert bieten die Apps, die zum Funktionsumfang von Sensus Connect gehören. So offeriert Volvo mit der App „Park & Pay“ von Parkopedia die erste integrierte Lösung, mit der der Volvo Fahrer über das Infotainment-System des Fahrzeugs einen freien Parkplatz finden und bargeldlos bezahlen kann. Die Parkgebühr wird beim Verlassen des Parkplatzes oder Parkhauses automatisch über eine vorab registrierte Kreditkarte abgebucht. Voraussetzung ist, dass der Parkplatz oder das Parkhaus an dem Parkopedia-System teilnehmen.

Der Kartendienst HERE von Nokia umfasst Funktionen wie eine Tankstellensuche und Wetterinformationen. Über die App Wikipedia können Volvo Fahrer jetzt auch von unterwegs auf die Online-Enzyklopädie zugreifen und sich beispielsweise Wissenswertes zu nahegelegenen Sehenswürdigkeiten anzeigen lassen. Mit der Standortübermittlung Glympse kann der Nutzer seinen aktuellen Standort und beispielsweise seine voraussichtliche Ankunftszeit am Zielort mit Freunden oder der Familie teilen.

Besonderen Komfort bietet die Connected Service Booking App: Dabei setzt sich das Fahrzeug auf Wunsch bei einer anstehenden Wartung oder Inspektion selbstständig mit dem Volvo Partner in Verbindung, um einen Servicetermin zu vereinbaren. Auch wenn ein Fehler entdeckt wird, informiert das System den Fahrer und erkundigt sich, ob ein Servicetermin gebucht werden soll. Zudem erinnert die App den Fahrer an einen vereinbarten Termin und navigiert ihn auf Wunsch zum Volvo Partner. Das Angebot an Apps wird sukzessive ausgebaut. Zudem lassen sich die Apps für Sensus Connect unabhängig vom Kaufdatum fortlaufend aktualisieren, erweitern oder ersetzen.

Das Sensus Connect Infotainment-System ist vollständig in die Fahrzeugbedienung integriert und lässt sich darüber hinaus per Spracheingabe steuern. Die Sprachsteuerung wurde für die neue Generation des Bediensystems noch einmal erheblich weiterentwickelt und kann jetzt auch für Radio und CDs genutzt werden. Damit gestaltet sich die Nutzung während der Fahrt einfach und sicher, weil der Fahrer den Blick auf die Straße gerichtet und gleichzeitig die Hände am Lenkrad lassen kann. Dadurch kombiniert das neue System maximalen Komfort mit den hohen Volvo Sicherheitsansprüchen.

Das neu gestaltete „My Car“ Menü liefert zahlreiche nützliche Informationen und Einstellmöglichkeiten zum Fahrzeug. Hier lassen sich etwa Fahrstatistiken, Informationen zum Antrieb, der aktuelle Reifendruck oder Wartungsinformationen abrufen. Hinterlegt ist dort auch eine digitale Bedienungsanleitung.

Verbessertes Sensus 3D-Navigationssystem

Das optional erhältliche Sensus 3D-Navigationssystem ist komplett in das Fahrzeug integriert und verbindet einen hochwertigen und hochauflösenden 7-Zoll-Farbbildschirm mit intuitiver Bedienung, 3D-Navigation, schneller Routenberechnung und der Einbeziehung aktueller Echtzeitdaten. Das festplattenbasierte Navigationssystem berücksichtigt bei der Routenplanung aktuelle TMC-Verkehrsnachrichten und bietet über den Internetzugang des Sensus Connect Systems eine lokale Suchfunktion.

Über die Send-to-Car Funktion können Nutzer zudem bereits zuhause am Computer oder auf dem Smartphone das Ziel ihrer Reise eingeben und die Daten der geplanten Fahrt vor dem Reiseantritt an das Fahrzeug senden. Das Sensus Navigationssystem lässt sich über die Bedientasten am Lenkrad oder an der Mittelkonsole steuern. Alternativ steht mit der weiterentwickelten Sprachsteuerung eine besonders komfortable und sichere Bedienmöglichkeit zur Verfügung. Hier lässt sich jetzt beispielsweise die komplette Zieladresse in einem Schritt per Sprache eingeben.

Elektronik

Exakt und zuverlässig dank Multiplex

• Individualisierung nach Kundenwunsch

• Software-Update via Internet

• Vorteile in Logistik und Service

Für die Aktivierung und Überwachung der zahlreichen Sicherheits- und Komfortfunktionen im Volvo XC70 sorgt ein besonders anspruchsvolles elektronisches Steuerungssystem. Es zeichnet sich nicht nur durch seine besonders exakte Funktionsweise, sondern auch durch ungewöhnliche Zuverlässigkeit aus. Um beides gewährleisten zu können, hat Volvo das Multiplex-System entwickelt. Sämtliche Daten und Steuerungsimpulse werden über drei Ringleitungen übertragen. Diese sogenannten Datenbusse ersetzen das bei herkömmlichen Fahrzeugen übliche und nicht selten reparaturanfällige Geflecht von Verkabelungen, Steuergeräten und Sicherungen.

Das Multiplex-System sorgt nicht nur für maximale Zuverlässigkeit, sondern erleichtert auch die Individualisierung des Fahrzeugs. Persönliche Einstellungen können in einem Zentralrechner gespeichert werden, der sämtliche Komponenten über die Datenbus-Leitungen steuert. Dank der unvergleichbar hohen Übertragungskapazitäten des Multiplex-Systems können außerdem zusätzliche Funktionen nachgerüstet werden, ohne dass dafür eine gesonderte Verkabelung nötig wäre.

Sicherheit und Zuverlässigkeit gehören zu den Eigenschaften, die Fahrzeuge der Marke Volvo traditionell auszeichnen. Um diese Qualitäten dauerhaft garantieren zu können, hat der schwedische Automobilhersteller auch bei der Weiterentwicklung der Fahrzeugelektronik mit innovativen Lösungen neue Maßstäbe gesetzt. Mit dem Multiplex-System ist es Volvo gelungen, einen gravierenden Zielkonflikt im Bereich der Fahrzeugelektronik aufzulösen: Zum einen steigt die Zahl der Sicherheits- und Komfortfunktionen, die elektronisch gesteuert werden müssen, ständig an.

Hinzu kommt ein immer aufwendigeres elektronisches Motormanagement bei modernen Fahrzeugen. Zum anderen darf die dauerhafte Zuverlässigkeit des Systems trotz der gestiegenen Anforderungen nicht infrage gestellt werden. Das Multiplex-System liefert eine überzeugende Antwort auf diese Problematik: Anstelle einer unaufhaltsam steigenden Zahl von Kabelverbindungen sorgen Datenbusse für die Übertragung aller Informationen und Impulse. Auf diese Weise ermöglicht das Multiplex-System erheblich höhere Steuerungskapazitäten und reduziert zugleich die Gefahr von Fehlfunktionen.

Drei Ringleitungen ersetzen 1.200 Meter Kabel

Im Volvo XC70 kommen drei Datenbusse zum Einsatz. Die zusätzliche Ringleitung ist als MOST (Media Oriented System Transport) unter anderem für die Steuerung des integrierten Telefons und der Audioanlage zuständig. Der Fortschritt gegenüber der herkömmlichen Übertragungstechnik ist in beiden Fällen beeindruckend. Vor der Einführung des Multiplex-Systems waren für jedes Fahrzeug 20 Steuergeräte, 54 Sicherungen sowie Kabelverbindungen auf einer Gesamtlänge von 1.200 Metern notwendig, um alle elektronisch gesteuerten Komponenten zu aktivieren. Für jede einzelne Funktion war ein gesonderter Stromkreis samt Kabelverbindung, Steuergerät und Relais erforderlich. Mit jeder Zusatzfunktion stieg nicht nur das Gewicht, sondern auch der Platzbedarf im Fahrzeug, unzählige Steckverbindungen erhöhten die Gefahr von Fehlfunktionen infolge von Abnutzungserscheinungen oder Defekten. Der Einbauaufwand wuchs damit ebenso wie der Wartungs- und Reparaturumfang für die komplizierte Fahrzeugelektronik.

Schnell, zuverlässig, digital

Seit Einführung des Multiplex-Systems beim Volvo S80 im Jahre 1998 gehören diese Probleme der Vergangenheit an. Dafür eröffnet die Speicherungs- und Übertragungskapazität der neuen Technologie bisher unbekannte Möglichkeiten der individuell abgestimmten Steuerung sowie der Nachrüstbarkeit. Das Multiplex-System besteht aus einem CAN-Netzwerk (Controller Area Network), in dem die zur Steuerung aller Komponenten erforderliche Rechenleistung auf mehrere Computermodule verteilt wird. Die mit Mikroprozessoren bestückten Module der Datenbus-Systeme teilen sich sämtliche Funktionen konventioneller Steuergeräte. Im Volvo XC70 sind rund zwei Dutzend dieser Rechnereinheiten für die Steuerung der elektronisch betriebenen Fahrzeugkomponenten für Sicherheit, Motorfunktion oder Komfort zuständig.

Hinzu kommen die Steuerungselemente des MOST für die Kommunikations- und Unterhaltungselektronik. Sämtliche Module sind über die drei Ringleitungen mit dem zentralen Hauptrechner des Multiplex-Systems verbunden. Ihre Funktionsweise lässt sich jederzeit neu programmieren, während herkömmliche Steuergeräte bei veränderten Anforderungen komplett ausgetauscht werden mussten. Der größte Vorteil der neuen Technik resultiert jedoch aus der Form der Datenübertragung: Die Module übersetzen die elektronischen Signale, die sie von Sensoren erhalten, in eine digitale Computersprache. Dies ist die Basis für eine einzigartig schnelle und zugleich zuverlässige Kommunikation innerhalb des Multiplex-Systems.

Die Datenbusse operieren mit unterschiedlichen Übertragungsraten. Ein besonders leistungsfähiger High-Speed-Bus ist für die Steuerung aller sicherheits-relevanten und zeitsensiblen Regelungssysteme wie Antiblockiersystem (ABS), Elektronische Bremskraftverteilung (EBV), Fahrdynamikregelung ESC, Überschlag-Schutzsystem ROPS mit RSC (Roll Stability Control) sowie für Motor- und Getriebefunktion  zuständig. Seine Übertragungskapazität beträgt 500 Kilobits pro Sekunde. Der zweite Datenbus muss „nur“ 125 Kilobits pro Sekunde verarbeiten, er kontrolliert vor allem Komfortfunktionen wie Klimatisierung oder die elektrisch betriebene Sitzverstellung. Im Vergleich zu konventionellen Kabelverbindungen erfolgt die Datenübertragung jedoch auch hier in einem erheblich höheren Tempo.

Auf die Bewältigung besonders großer Datenmengen ist das Lichtwellenleiter- Ringsystem des MOST ausgerichtet. Es wurde speziell für die Übertragung von Multimedia-Dateien konzipiert. Die Entwicklung von MOST ist das Ergebnis einer einzigartigen Gemeinschaftsinitiative von nahezu allen weltweit bedeutenden Automobilherstellern sowie mehreren führenden Anbietern von Fahrzeugelektronik- Komponenten. Ziel dieser konzertierten Aktion ist die Schaffung eines einheitlichen und verbindlichen Standards für Kommunikations- und Infotainment-Funktionen in möglichst vielen modernen Fahrzeugen. Bei der praktischen Umsetzung dieser revolutionären Steuerungstechnik übernimmt Volvo eine führende Rolle. Mit der Einführung dieser Technologie im Volvo XC70 werden die Leistungsfähigkeit und die Zuverlässigkeit des MOST auf besonders attraktive Weise unter Beweis gestellt.

Die Steuerungs- und Übertragungskapazitäten des MOST sind beeindruckend. Bis zu 64 Funktionseinheiten können an das Netzwerk angeschlossen werden. Die Übertragungsgeschwindigkeit im MOST-Netzwerk beträgt 25 Megabits pro Sekunde. Sämtliche Daten sowie Audio- und Videosignale werden in Form von Lichtimpulsen weitergeleitet. Dabei wird für das menschliche Auge sichtbares rotes Licht mit einer Wellenlänge zwischen neun und zehn Metern verwendet.

Mithilfe dieser Technik wird die digitale Signalübertragung hinsichtlich Einsatzbandbreite und Leistung wesentlich optimiert. Kennzeichnend für die im Volvo XC70 genutzte Infotainment-Technik ist eine Vielzahl integrierter Funktionen. Die einzelnen Komponenten sind nicht nur über eine gemeinsame Ringleitung miteinander verbunden, sondern teilen sich auch Kontroll- und Signaleinheiten wie Displays, Lautsprecher und Bedientafeln. So führt beispielsweise die Entgegennahme eines Anrufs mit dem integrierten Telefon des Volvo XC70 automatisch zur Stummschaltung der Audioanlage. Aus den Lautsprechern, die eben für die Wiedergabe von Radio- oder CD-Sound zuständig waren, erklingt nun die Stimme des Gesprächspartners. Als zentrale Benutzerschnittstelle fungiert das Kontrollpanel in der Mittelkonsole. Zusätzlich lassen sich die wichtigsten Kommunikations- und Entertainment-Funktionen über die Lenkradtastatur steuern.

Neben der hohen Geschwindigkeit und der beispielhaften Zuverlässigkeit zeichnet sich das Multiplex-System auch durch seine ungewohnte Flexibilität aus. Dieser Vorteil zeigt sich vor allem dann, wenn zwei elektronisch gesteuerte Fahrzeugkomponenten aufeinander einwirken oder miteinander kommunizieren sollen. So setzt beispielsweise die Steuerung einer geschwindigkeitsabhängigen Lautstärkeregelung für die Audioanlage bei herkömmlichen Fahrzeugen zahlreiche komplizierte Schaltungen und Kabelverbindungen voraus. Beim Multiplex-System werden die dafür erforderlichen Daten über Motordrehzahl, Tempo und Soundvolumen in einem zentralen Rechnermodul verarbeitet und in die notwendigen Impulse umgesetzt. Ähnliches gilt für zahlreiche weitere relevante Funktionen.

Individuelle Einstellungen bleiben erhalten

Die Flexibilität des Multiplex-Systems zeigt sich jedoch noch auf andere Weise. Individuell bevorzugte Grundeinstellungen verschiedener Fahrzeugkomponenten können auf einfache und zuverlässige Weise eingestellt und dauerhaft gespeichert werden. Das Uhrzeitformat und die Sprache im Bordcomputer-Display, die bequemste Sitzposition, die Senderprogrammierung der Audioanlage, der Zeitraum, in der die Innenraum- oder die Wegbeleuchtung nach dem Aussteigen aktiviert bleibt, die Luftverteilung der Klimatisierungsautomatik – all dies kann nach den persönlichen Vorlieben festgelegt werden. Bei jedem neuen Start des Fahrzeugs kann diese Grundeinstellung wieder abgerufen werden, auch wenn zwischenzeitlich einzelne Funktionen verändert wurden. Darüber hinaus lassen sich beispielsweise auch die Temperatur der Sitzheizung oder die Hintergrundfarbe des Navigationsmonitors problemlos innerhalb eines festgelegten Rahmens programmieren.

Der einfache Transfer von Daten aus dem Multiplex-System erleichtert auch die Servicearbeit in der Werkstatt. Der Volvo Händler kann mithilfe des Diagnose-Systems VIDA (Vehicle Information & Diagnostics for Aftersales) eventuelle Defekte an allen am Multiplex angeschlossenen Komponenten mühelos erkennen und Fehlfunktionen im Einzelfall per Software-Update beseitigen. Auch die Nachrüstung neuer Komponenten wie Geschwindigkeitsregelanlage oder CD-Wechsler vereinfacht sich. Nach dem Einbau einer neuen technischen Komponente genügt es, die jeweiligen Steckverbindungen herzustellen. Kabelverbindungen, die Nachrüstungen bislang oft teuer und kompliziert machten, sind nicht mehr erforderlich. Stattdessen genügt es, in der Werkstatt die für die neue Funktion erforderliche Software zu installieren.

Umwelt

Ressourcenschonung als Prinzip

• Umweltbewusst von der Entwicklung bis zum Recycling

• Zertifizierter Fertigungsprozess

• Saubere Luft im Innenraum

Sorgsamer Umgang mit Ressourcen gehört bei Volvo zu den elementaren Prinzipien bei der Entwicklung, aber auch bei der Produktion von Fahrzeugen. Volvo setzt auf zukunftsweisende Konzepte – und das beinhaltet nicht nur technischen Fortschritt für mehr Fahrvergnügen, sondern vor allem auch Vorsorge für die Umwelt und für kommende Generationen. Wirtschaftliche und emissionsarme Motoren, ein hoher Anteil wiederverwertbarer Rohstoffe, wartungsfreie und besonders langlebige Fahrzeugkomponenten, Innenraum-Materialien, die den Öko-Tex-Standard erfüllen, Lackierungen auf Wasserbasis und der konsequente Verzicht auf umwelt- oder gesundheitsgefährdende Substanzen zeichnen auch den Volvo XC70 aus.

Der Volvo XC70 entsteht in Torslanda, einer der modernsten Produktionsstätten der Welt. Bereits bei seiner Entwicklung wurde darauf geachtet, die negativen Umwelteinflüsse während des gesamten Autolebens so gering wie möglich zu halten. Zu diesem Zweck wurden detaillierte Analyseverfahren erarbeitet, mit denen die Öko-Bilanz einzelner Technik-Komponenten und Materialien im Vorwege abgeschätzt werden kann. Für jedes Modell kann so eine Umweltprodukterklärung erstellt werden, die sowohl die ökologischen Auswirkungen als auch die möglichen Einflüsse auf die Gesundheit des Menschen berücksichtigt. Die Umweltprodukterklärung, die Volvo als weltweit erster Automobilhersteller eingeführt hat, wird von der unabhängigen Lloyd’s Register Quality Assurance bestätigt.

Konsequent umweltbewusst: Von der Entwicklung bis zum Recycling

Darüber hinaus hat der schwedische Automobilhersteller bereits seit Jahrzehnten immer neue umweltschonende Fertigungsverfahren entwickelt. Der technische Fortschritt kommt daher bei Volvo nicht nur der Qualität und Attraktivität der Fahrzeuge zugute, sondern auch der Umweltverträglichkeit bei der Produktion. So gelang es beispielsweise, die Zahl der Kunststoffarten, die in einem Fahrzeug verarbeitet werden, auf ein Minimum zu reduzieren. Mittlerweile sind sämtliche verwendeten Kunststoffe zur Wiederverwertung geeignet und werden entsprechend gekennzeichnet. Auf diese Weise wird nach Ablauf eines langen Autolebens das Recycling einzelner Komponenten wesentlich erleichtert. Insgesamt sind mittlerweile – gemessen am Fahrzeuggewicht – mehr als 85 Prozent der Materialien jedes Modells für eine sinnvolle Wiederverwertung geeignet. Auch die bei der Lackierung des Volvo XC70 verursachten Umwelteinflüsse konnten mithilfe neuer Verfahrenstechniken erheblich reduziert werden. Für den Volvo XC70 steht eine Vielzahl attraktiver Farbtöne zur Auswahl – ebenso wichtig wie der optische Reiz ist dabei aber auch eine Lackiertechnik, die die Umwelt möglichst wenig belastet. Volvo gehört zu den ersten Automobilherstellern, die den gesamten Fertigungsprozess gemäß ISO-Norm 14001 zertifiziert haben. Der hohe Anspruch bezüglich der Umweltverträglichkeit erstreckt sich auch auf die Zulieferfirmen, von denen Volvo ebenfalls den Nachweis zertifizierter Herstellungsverfahren verlangt.

Saubere Luft im Innenraum

Die Anstrengungen, die Volvo bei der Entwicklung neuer Verfahren zur Luftreinhaltung unternimmt, kommen auch den Insassen des Volvo XC70 zugute. Zur Ausstattung gehört ein Luftqualitätssystem mit Aktivkohlefilter und einer automatischen Umluftschaltung. Diese Technik sorgt dafür, dass die Luft im Innenraum sauberer ist als außerhalb des Fahrzeugs. Die Sensoren des Lüftungssystems erkennen Schadstoffbelastungen und unangenehme Gerüche, noch bevor sie die Nasen der Insassen erreichen. Der größte Teil der Schad- und Geruchsstoffe, die von außerhalb ins Fahrzeuginnere dringen, wird von dem Aktivkohlefilter erfasst. Bei der Überschreitung eines Grenzwerts wird automatisch die Umluftfunktion aktiviert. Dass von den im Fahrzeug selbst verwendeten Materialien keine Unannehmlichkeiten oder gar Gesundheitsgefährdungen ausgehen, ist für Volvo eine Selbstverständlichkeit. Gewährleistet wird dies mittels einer intensiven Überprüfung und Zertifizierung sämtlicher Kunststoff- und Textilrohstoffe. Alle im Innenraum eingesetzten Textilien sind frei von allergieauslösenden oder auf andere Weise die gesundheitsgefährdenden Substanzen und erfüllen die strengen Normen des Öko-Tex-Standards.

Des Weiteren werden auch die aus Metall bestehenden Funktionselemente auf mögliche Allergiegefahren hin getestet. Türgriffe, Zündschlüssel, Schalthebel und Lenkräder bestehen aus Materialien, bei denen die Auslösung von Kontaktallergien ausgeschlossen werden kann. Wie detailliert sich die Fahrzeugentwickler bei Volvo dem Wohlbefinden ihrer Kunden verpflichtet fühlen, zeigt eine weitere Innovation. Um die bei einigen Menschen bestehende Gefahr einer unerwünschten Reaktion auf das Metall weiter zu minimieren, werden auch die Gurtschnallen aus 100-prozentig nickelfreiem Material gefertigt.

Tags:
