Planmeca Onyx™ -intraoraaliskannerit valmistetaan Herttoniemessä huippuluokan toimitiloissa
Planmeca Onyx™ -intraoraaliskannerit valmistetaan kokonaisuudessaan Planmecan toimitiloissa Helsingin Herttoniemessä, uudessa huippuluokan puhtaassa työtilassa.
Planmecan Herttoniemen kampukselta löytyy nykyisin hiljainen, lasiseinin erotettu työtila, jonne pääsy on vain harvoilla – ja silloinkin vain asianmukaisessa suojavarustuksessa. Kyse on uudesta, puhtaasta työtilasta, jossa uudet Planmeca Onyx™ -intraoraaliskannerit kootaan alusta loppuun.
Skannereiden lisäksi Herttoniemen kampuksella valmistetaan tätä nykyä myös kaikki muut Planmecan vastaanottokäyttöön tarkoitetut CAD/CAM-tuotteet. Käytännössä tämä tarkoittaa Planmeca PlanMill® 35 -jyrsinlaitteiden, Planmeca Creo® X -3D-tulostimien, Planmeca Imprex™ -skannausasemien sekä skannauskärkien valmistusta.
Puhdas työtila takaa digitaalisten jäljennösten tarkkuuden
Planmeca Onyx -intraoraaliskanneri hyödyntää digitaalisten jäljennösten tuottamiseen projisoitua kolmiointiteknologiaa, jonka ytimessä on punainen, vihreä ja sininen LED-valonlähde. Skanneri muodostaa digitaalisen jäljennöksen valaisemalla hampaat ja ikenet, joista valo heijastuu skannerin kamera-anturille. Tästä skannausohjelmisto rakentaa 3D-mallin.
Yksikin intraoraaliskannerin optiseen rakenteeseen päätyvä pölyhiukkanen tai karva voi aiheuttaa 3D-malliin vääristymiä tai virheitä, jotka skannausohjelmisto voi tulkita väärin. Tämä puolestaan voisi heikentää digitaalisen jäljennöksen laatua ja edelleen jäljennöksen pohjalta suunniteltavien restauraatioiden istuvuutta. Tämän vuoksi Planmeca Onyx -skannereiden kokoonpano tapahtuu kokonaisuudessaan erityisessä puhtaassa työtilassa, jossa pölyn ja muiden ilmassa leijuvien partikkeleiden määrä on minimoitu.
Skannerituotannon työtila on eristetty muista toimitiloista, ja kaikki tilaan tuleva ilma on suodatettu. Suodattimilla ilmasta on saatu poistettua jopa 99,995 % kaikista yli 0,3 mikrometrin partikkeleista. Partikkeleiden kokoluokkaa voi havainnollistaa vertaamalla niitä ihmisen hiukseen, joka on tyypillisesti noin 50 mikrometriä paksu – eli noin 166 kertaa suodatettavia partikkeleita paksumpi.
Tilassa on lisäksi puhdastilakäyttöön tarkoitettu puhdastilaimuri, jossa on HEPA-suodattimet sisään tulevalle ja uloslähtevälle ilmalle. Puhtaassa työtilassa on myös jatkuva ylipaine, joka työntää ilmaa tilasta ulos, kun tilan ovi avataan. Puhtaalle alueelle kuljetaan aina erillisen tilan kautta, jossa kaikki puhtaalle alueelle vietävät komponentit puhdistetaan ja työntekijät pukevat päälleen tilaan räätälöidyt suojavaatteet, suojapäähineet ja -hanskat, sekä asianmukaiset kengät.
Kulku puhtaaseen tilaan on sallittu vain tilassa työskenteleville työntekijöille, jotka on koulutettu toimimaan tällaisessa ympäristössä. Lisäksi kaikki tilaan asennetut laitteet on suunniteltu tilaa varten ja puhdistettu asianmukaisesti, jotta käytön aikana laitteista irtoavien partikkeleiden määrä on saatu minimoitua.
Vakaus on vaatimus mikrotason tuotannossa
Ensimmäiset Planmeca Onyx -skannerin tuotantoerät on koottu kokonaisuudessaan käsin. Skanneri on kuitenkin suunniteltu niin, että merkittävä osa etenkin erityistä tarkkuutta ja puhtautta vaativasta työstä voidaan tulevaisuudessa automatisoida. Tämä helpottaisi ja nopeuttaisi työtä, kun operoidaan erittäin pienten osien kanssa. Automatisoinnin jälkeenkin ihmisille jää kuitenkin edelleen tehtäväksi laitteen loppukokoonpano, kalibrointi sekä pakkaus.
Skannerissa kaikki komponentit on mahdutettava halkaisijaltaan 39 mm ja 180 mm pituisen kuoren sisään, ja optiikkakokonaisuus on tästä vieläkin pienempi osa. Kameran linssit ovat nimittäin halkaisijaltaan vain 5,5–13 milliä.

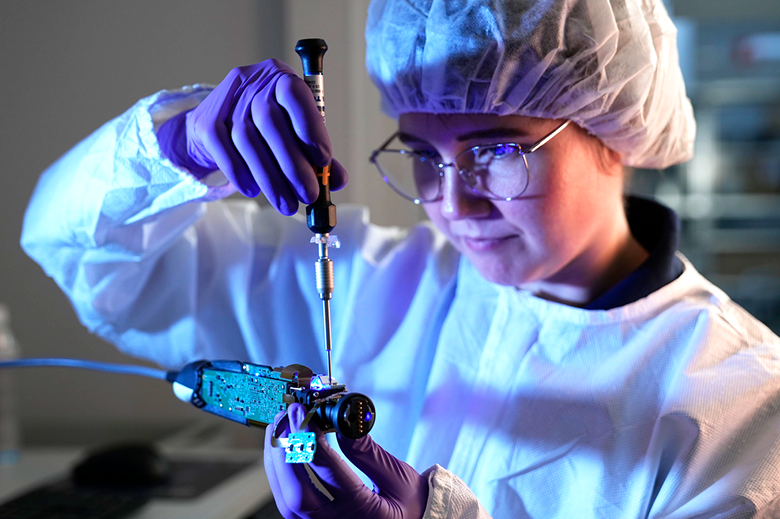

Ulkopuolisen silmin optiikkarakenteen kokoaminen ja erityisesti linssien asettelu muistuttaa kellosepän työtä. Kahdella CAD/CAM-tuotannon työntekijöistä onkin alkujaan kellosepän koulutus, mikä soveltuukin erinomaisesti skannerituotantoon, jossa vaaditaan vakaata kättä ja rauhallista otetta – jolla osaltaan saadaan minimoitua pölyn määrä.
Normaalisti skannerituotantoa voi ihailla vain lasin takaa – katso oheiselta videolta skannerin valmistumista lähietäisyydeltä!
Teksti: Mari Suominen
Kuvat: Dino Azinur
Video: Ossi Jalkanen
